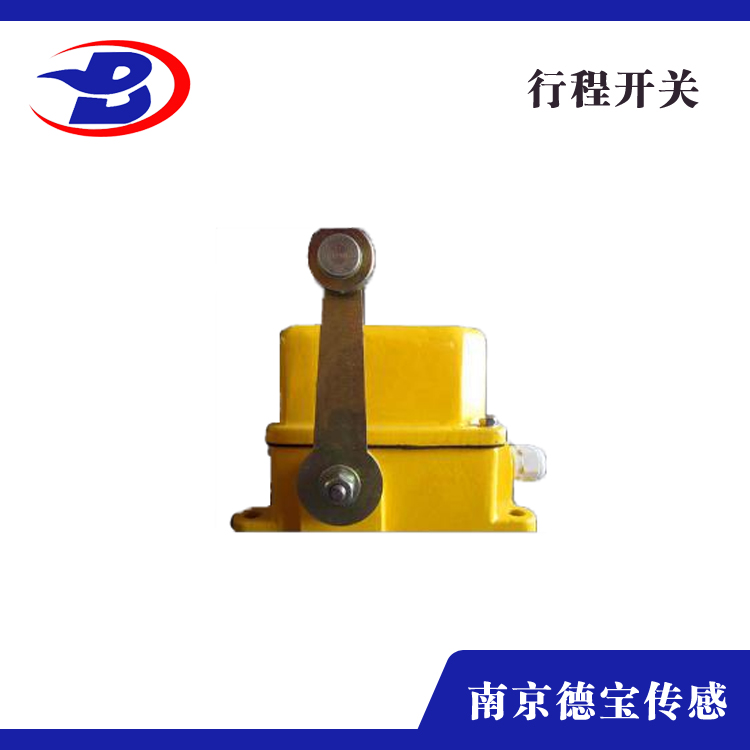

防爆限位开关DOB EXXWK/L-II起重限制器安装方式

重载限位开关常被用于控制重载设备，如起重机、传送带以及重型材料处理设备。这种重载限位开关有时也与控制限位开关联合使用,通常用作控制限位开关的后备保护，一旦控制限位开关发生故障，或接触器被卡死或熔接,重载限位开关将断开电动机供电电源。于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

内置微动开关驱动机构：

对于限位开关来说，微动开关的驱动机构是与密封性能和动作特性直接相关的重要部分。其构造分为三类，如下表所示。

1、活塞型

根据密封不同，有表中的A型和B型2个种类。A型是用O型环或薄膜密封的，由于密封橡胶没有外露，在抵制工作机械的切割碎屑方面功能较强大，但其反面影响是，有可能会将砂子、切割粉末等压入活塞的滑动面。B型虽然不会把砂子、切割粉末等压入，且密封性能优于A型，但由于炽热的切割碎屑飞溅过来，有可能会损坏橡胶帽。因此，要根据使用场所的不同选用A型或B型。而柱塞型仍然通过柱塞的往复运动压缩或吸进空气。为此，如果长时间将柱塞压入，限位开关内的压缩空气逸失，内部压力将与大气压相同，即使急于让柱塞复位，柱塞却有迟缓复位的倾向。为了避免发生这种故障，设计时，根据柱塞的压入将空气的压缩量控制在限位开关内部全部空气量的20%以内。另外，为了延长微动开关的寿命，在这一构造内部设置了一个OT吸收机构，该OT吸收机构采用OT吸收弹簧，用以吸收残余的柱塞的行程。该机构相对于柱塞的运动，在中途停止按压微动开关辅助柱塞的行程。

2、铰链摆杆型

在摆杆端部（滚珠），柱塞的行程量根据摆杆的比例扩大，因此，一般不使用OT吸收机构。

3、旋转摆杆型

举一个典型的示例，来示例WL的构造，但除此之外，还有两个类型：将复位柱塞的功能赋予柱塞的类型；通过线圈弹簧获取复位力、用凸轮带动辅助柱塞的类型。

结构：

限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作超出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。极限限位开关安装在机构动作的*远端，用来保护机构动作过大出现机构损坏。

限位开关，指为保护内置微动开关免受外力、水、油、气体和尘埃等的损害，而组装在外壳内的开关，尤其适用于对机械强度和环境适应性有特殊要求的地方。形状大致分为横向型、竖向型和复合型。下图表示典型的竖向型限位开关的构造。限位开关大致上是由五个构成要素组成的。
