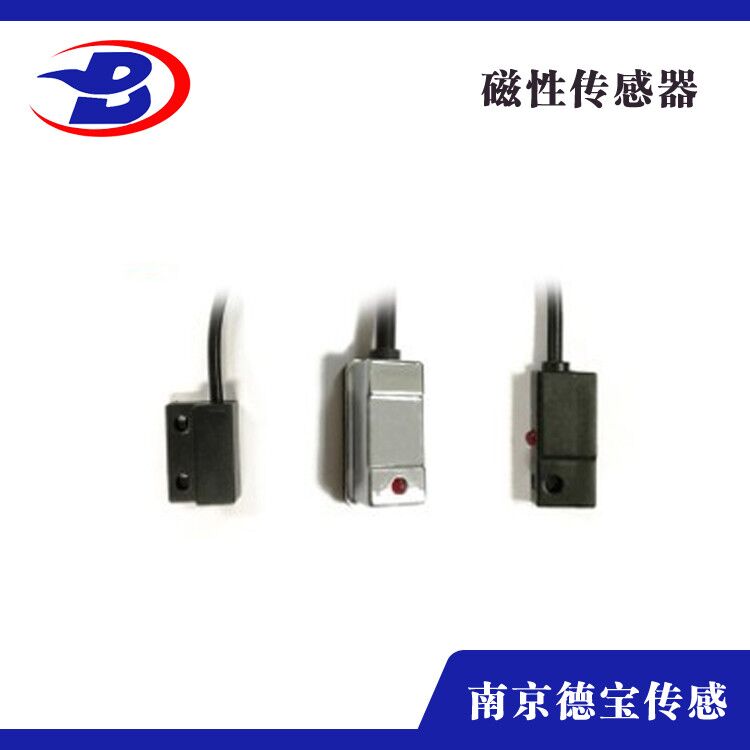

DOB CMSG/L-08ET 磁性开关

DOB CMSG/L-08ET 磁性开关使用注意事项

.1.电压和电流应避免超出使用范围

.2.严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用

.3.磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。

.4.请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置

选择气缸配件：按照动作和连接的要求，选择气缸配件

DOB CMSG/L-08ET 磁性开关的作用

1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位报警、未到位报警、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此必须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以有效地提高被控设备的工作效率。

性开关使用注意事项

1）从安全考虑，两磁性开关的间距应比大磁滞距离大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。大速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关可以使用。若活塞运动速度大于500mm/s，又没有合适的通用型磁性开关可选，则只能选用带延时功能的磁性开关。

5）安装开关时拧紧螺钉的力矩要适当。力矩过大会损坏开关，力矩太小有可能使开关佳安装位置出现偏移。
