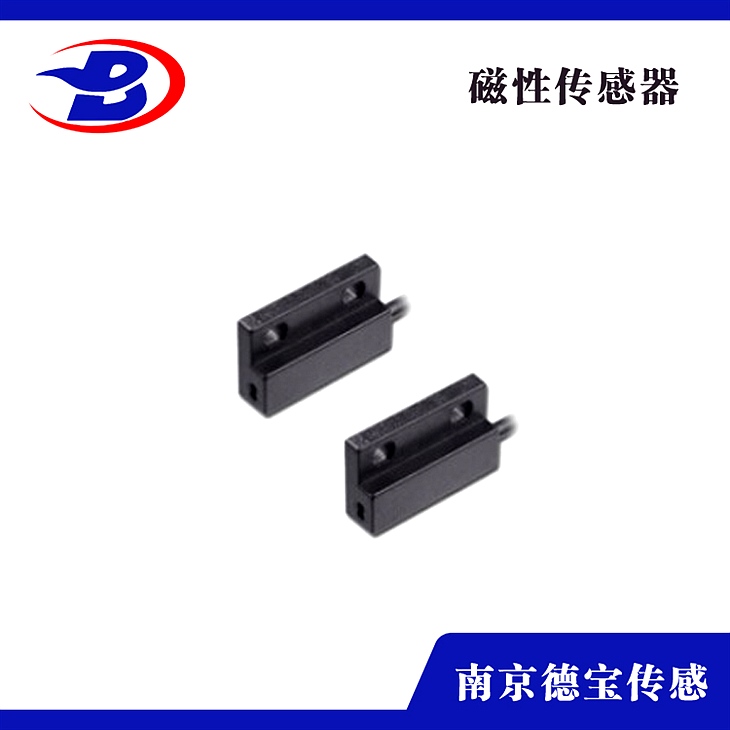

DOB-AL/L-49R气缸限位开关

DOB-AL/L-49R气缸限位开关

简介

具有无碰撞、抗干扰才能强等特性。主要用于运动物体位置检测，当运动物体上的磁钢经过时，接近开关输出触点闭合，分开时触点断开。被应用于煤矿、化工、石油等有爆炸性风险的场所，是现代自动控制系统中的理想传感器。

工作原理

采用磁感应原理，经电子功率放大，以完成对外接电路的通断控制。与KY35系列控制磁钢配合运用。开关固定装置在需求控制的位置，磁钢直接装置在被控制的运动物体外侧，磁钢往复经过开关时驱动开关工作。

类型分类

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

4、高温型：合适环境温度为-20℃~+180℃。

5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。

技术指标

1、额定电压:12-220VAC/DC；

2、接点方式:常开、常闭、常开+常闭；

3、与磁钢之间相对速度:15m/s；

4、与磁钢的吸合间隔≤120?，释放间隔≥200?（磁钢外表磁场≥1300GS）。

5、感应间隔不小于120MM

运用环境条件及留意事项

1、四周环境温度:-5℃～+60℃；

2、大气压力：80KPa～106KPa；

3、相对湿度：≤95%（+25℃）；

4、大气压力：80KPa～106KPa；

5、无振动和冲击的场所；

6、煤矿井下有爆炸性混合物，但无毁坏绝缘的腐蚀性气体的场所。

7、严禁在运转中敲打，严禁改装影响防爆性能。

8、配套磁钢外表磁场须≥1300GS。
