感应行程DOB-CKD/L-RO磁性开关使用温度范围-10~70℃

感应行程CKD-RO磁性开关运用温度范围-10~70℃

一、细致引见

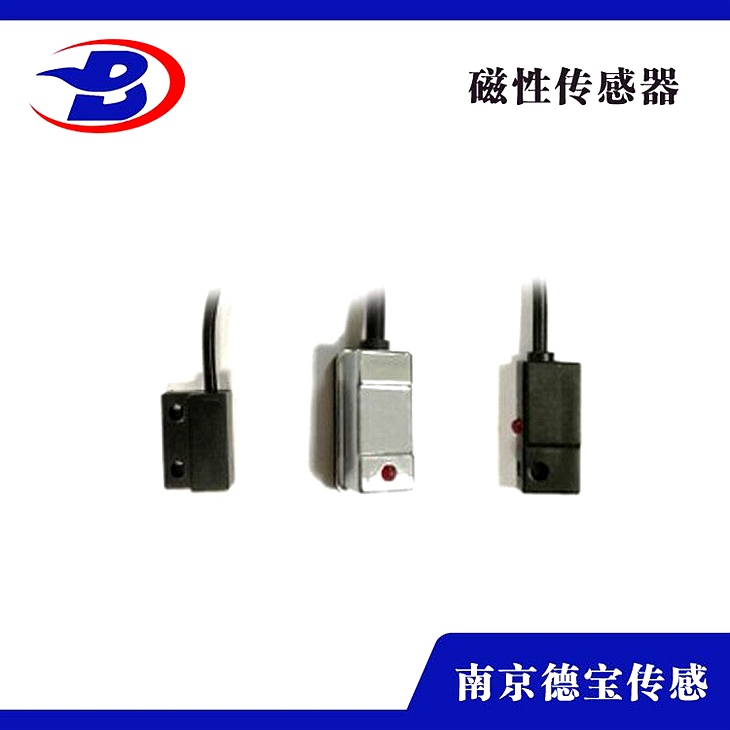

磁性开关CKD-RO感应行程是用于检查气缸活塞行程位置的控制开关，具有无触点、无磨损、无火花、低功耗、寿命长、灵活度高、工作频***的特性，它能在各种恶劣环境下牢靠稳定地工作。是以永磁体或导磁体作为触发媒介的无触点电子开关，经过霍尔效应元件承受磁力线的信号，经放大、整形后控制输出状态的通断。

运用电压范围：5~240V AC/DC：5~240V AC/DC：5~240V AC/DC

大开关电流：100mA

大触点熔点：8W、5W、8W

内部耗费电流：无

残留压降：2.5V大值100mA

走漏电流：无

指示灯：LED（红）

电缆线：4.0∮2C，3.2∮2C

感应灵活度：60 Gs

大开关切换频率：200Hz

运用温度范围：-10~70℃

耐冲击：30G

耐震动：9G

维护等：IP67

二、产品特性：

1.具有良好的防水,防油，抗干扰性能。

2.全系列产品按。

3.多种外壳,适用于各种恶劣环境。

4.更高的接插件强度。更容易辨认的LED显现灯。

5.具有多种出线方式导线引出式。

三、磁性开关运用留意事项

1）从平安思索，两磁性开关的间距应比大磁滞间隔大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行运用时，为避免磁性体挪动的互相干扰，影响检测精度，两缸筒间间隔普通应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。大速度vmax与磁性开关的*小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

例如，磁性开关衔接的电磁阀的动作时间t=0.02s，磁性开关的*小动作范围lmin=10mm，则磁性开关能检测的速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关能够运用。若活塞运动速度大于500mm/s，又没有适宜的通用型磁性开关可选，则只能选用带延时功用的磁性开关。

5）装置开关时拧紧螺钉的力矩要恰当。力矩过大会损坏开关，力矩太小有可能使开关佳装置位置呈现偏移。

6）要定期检查磁性开关的装置位置能否呈现偏移。在设***置活塞中止时对双色型开关，绿灯亮为正确，红灯亮则呈现偏移了。
