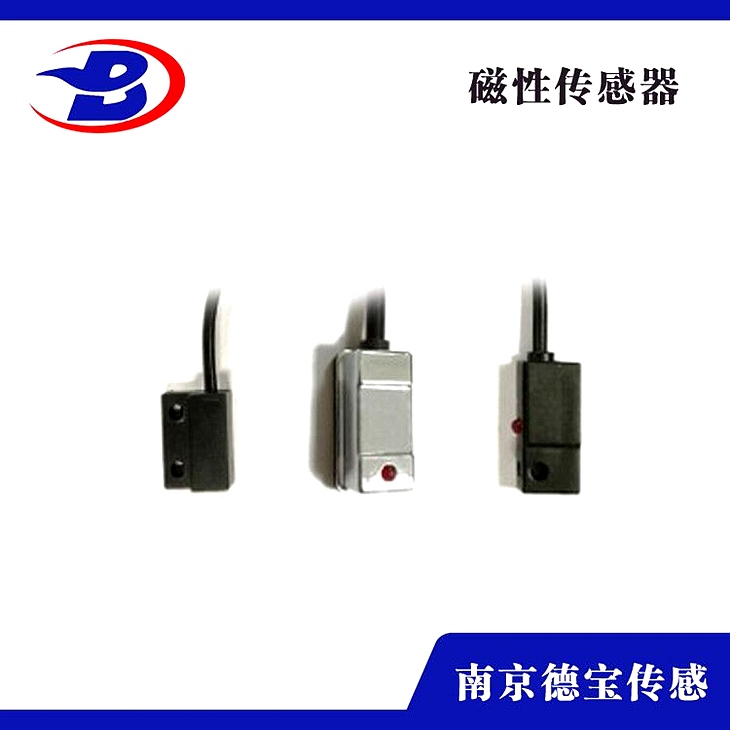

气缸磁性开关DOB-CSJ-E55/L-2PB

气缸磁性开关DOB-CSJ-E55/L-2PB

工作原理：

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸能够使各种型号的气缸，但缸筒bixu是导磁性弱、隔磁性强的资料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上装置一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞挪动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而互相吸收，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消逝），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部普通还带有开关动作的指示灯和过电压维护电路，用树脂塑封在一个壳体内。

类型分类：

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

4、高温型：合适环境温度为-20℃~+180℃。

5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。

作用：

1、气缸的磁性开关主要是作为位置信号提供应控制器，控制器检测到磁性开关信号的有无，对气缸完成位置控制、到位中止、到位启动。

2、磁性开关的信号能够直接输出到TPC8-8TD表格程序控制器的输入端，完成上述功用，还能够经过控制器的判别间接完成到位baojing、未到位baojing、物料检测，以及能够对气缸的动作次数停止计数和循环次数的控制。

3、假如不运用磁性开关，经过控制器内部的定时控制也是能够完成各种动作的控制，由于气压不稳气缸的行程时间的误差，因而须设置较长的定时时间才干牢靠的工作，这样定时控制会降低设备的工作效率。而运用磁性开关来检测气缸的位置和状态，能够youxiao地进步被控设备的工作效率。

常见气缸磁性开关的装置办法：

1）用钢带固定

2）固定在导轨上

3）卡固在拉杆上

4）直接装置
