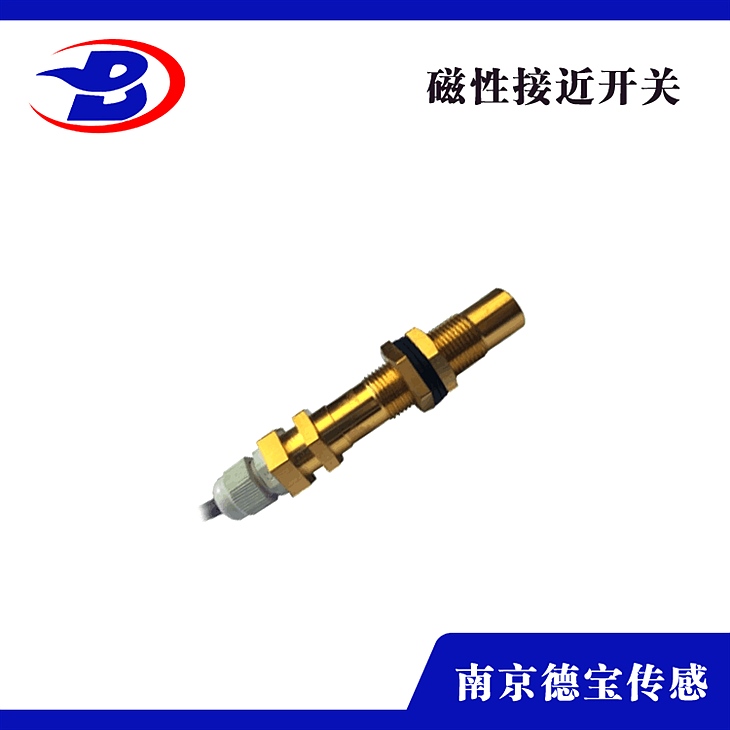

DOB-QDW/L-G-K8本安磁性接近开关

DOB-QDW/L-G-K8本安磁性接近开关

产品阐明：

磁性开关意义就是经过磁铁来感应的，这个磁就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有构造简单，体积小便于控制等优点，其外壳普通是一根密封的玻璃管，管中装有两个铁质的弹性片电板，还灌有一种叫金属铑的惰性气体。平常，玻璃管中的两个由特殊资料制成的片是分开的。当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个片被磁化而相互吸收接触，就会吸合在一同，使结点所接的电路连通。外磁力消逝后，两个由于自身的弹性而分开，线路也就断开了。因而，作为一种应用磁场信号来控制的线路开关器件，干簧管能够作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制造），同时还被运用于各种通讯设备中。在实践运用中，通常用磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。

磁性开关是接近传感器，它（以至透过非黑色金属）响应于一个永磁场。作用间隔大于电感传感器。响应曲线与永磁场的方向有关。

当一个目的（永磁铁或外部磁场）接近时，线圈铁芯的导磁性（线圈的电感量L是由它决议的）变小，线圈的电感量也减小，Q值增加。鼓励振荡器振荡，并使振荡电流增加。
当一个磁性目的靠近时，磁式传感器的电流耗费随之增加。

构造特征与工作原理：

1、内部采用干簧管和一块磁钢配合运用，有熔点，损的特性。

2、把干簧管和磁钢密封于壳体内部，可以有效避免撞击，有很强的抗干扰才能。

3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收，开关坚持常开状态。

4、当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢分开时，由于开关内的磁钢同时被磁化，而使干簧管的状态不断坚持。

5、当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降，使干簧管弹片由于弹性而弹开，接点也随之断开。

6、磁钢直接装置在被检测运动物体上，磁钢往复经过开关时驱动开关工作，同一运动轨迹上几个检测点开关只需一块磁钢。

技术参数：

工作电压 5-240（V）

适用范围 -20℃～+75℃

负载功率 10W

输出方式 200mA

感应范围 10mm

延时关闭时间 3秒

感应原理 磁感应

类型分类：

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。
2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。
3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。
4、高温型：合适环境温度为-20℃~+180℃。
5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。
