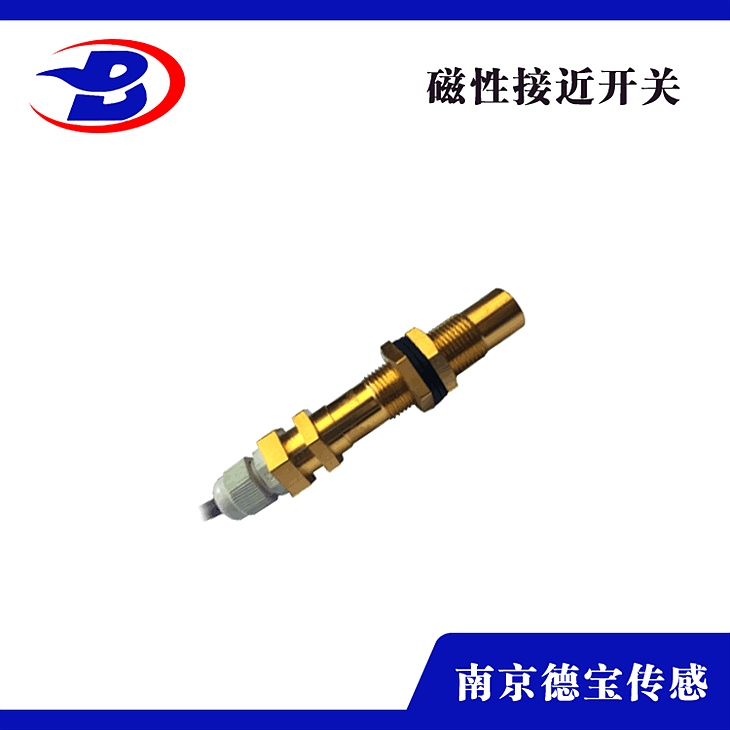

DOB-GJK/L-3ZKB一开一闭磁接近开关

DOB-GJK/L-3ZKB一开一闭磁接近开关

简介：

磁性开关望文生义，就是经过磁铁来感应的开关。磁性开关是用来检测气缸活塞位置的、即检测活塞运动行程的，它能够分为接点型和无接点型两种。
1：无接点型NPN
2：无接点型PNP
3：无接点抗磁型。
根本参数：
工作电压 5-240（V）

适用范围 -20℃～+75℃

负载功率 10W

输出方式 200mA

感应范围 10mm

延时关闭时间 3秒

感应原理 磁感应

构造特征与工作原理：

1、内部采用干簧管和一块磁钢配合运用，有熔点，损的特性。

2、把干簧管和磁钢密封于壳体内部，可以有效避免撞击，有很强的抗干扰才能。

3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收，开关坚持常开状态。

4、当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢分开时，由于开关内的磁钢同时被磁化，而使干簧管的状态不断坚持。

5、当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降，使干簧管弹片由于弹性而弹开，接点也随之断开。

6、磁钢直接装置在被检测运动物体上，磁钢往复经过开关时驱动开关工作，同一运动轨迹上几个检测点开关只需一块磁钢。

类型分类：
1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。
2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。
3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。
4、高温型：合适环境温度为-20℃~+180℃。
5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。
