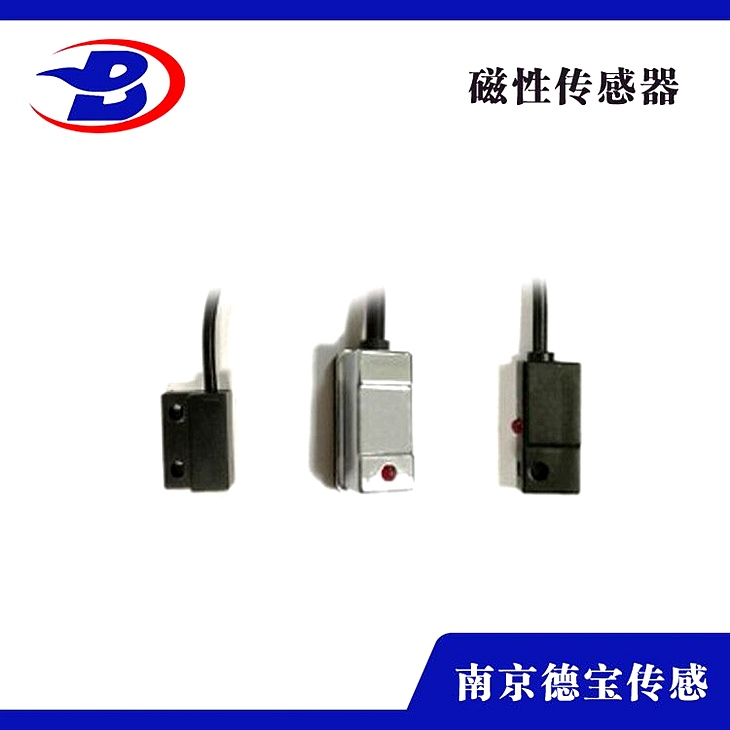

DOB-HSCKB/L-10磁性开关

DOB-HSCKB/L-10磁性开关

产品的特性

1、作用间隔：a.电磁铁作用间隔120mm；b.永磁铁作用间隔150mm。

2、带负载才能强：可直接带3A负载，而加中间继电器过渡。牢靠、便当。

3、灵活度，反响速度：响应时间小于2.5ms。

4、能在恶劣环境工作

5、牢靠：只需在开关左近无强磁场，同时按产品技术阐明书请求装置，能确保开关50 万次没有误动作，牢靠性100。

6、磁接近开关的工作特性：是靠磁感应动作的非接触开关，从基本上处理了因接触而产生误动作的问题。

7、应用：主要应用于焦炉设备、翻车机设备钢铁设备。

技术性能指标

1. 动作间隔：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

9. 开关电流：0.8A

10. 开关电压：DC350V AC300V

11. 接触电阻：小于0.1Ω

12. 重量：磁体3.6kg 触头0.6kg

13. 用JZ7-44作负荷，寿命500000次

构造特征与工作原理

1、内部采用干簧管和一块磁钢配合运用，有熔点，损的特性。

2、把干簧管和磁钢密封于壳体内部，可以有效避免撞击，有很强的抗干扰才能。

3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收，开关坚持常开状态。

4、当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢分开时，由于开关内的磁钢同时被磁化，而使干簧管的状态不断坚持。

5、当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降，使干簧管弹片由于弹性而弹开，接点也随之断开。
