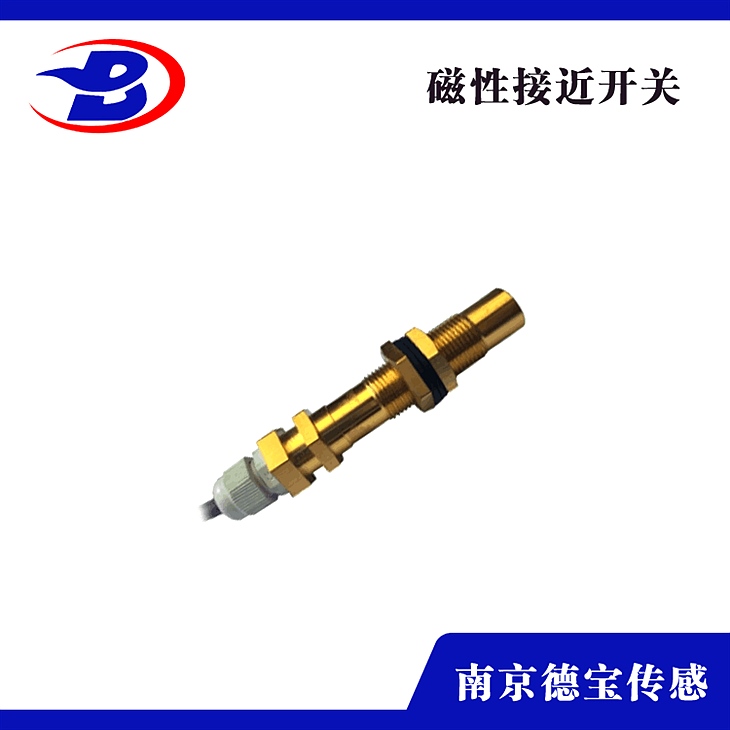

DOB-KO/L磁性开关矿用220V

DOB-KO/L磁性开关矿用220V

产品阐明

磁性开关是接近传感器，它（以至透过非黑色金属）响应于一个永磁场。作用间隔大于电感传感器。响应曲线与永磁场的方向有关。
当一个目的（永磁铁或外部磁场）接近时，线圈铁芯的导磁性（线圈的电感量L是由它决议的）变小，线圈的电感量也减小，Q值增加。鼓励振荡器振荡，并使振荡电流增加。
当一个磁性目的靠近时，磁式传感器的电流耗费随之增加。

构造特征与工作原理

1、内部采用干簧管和一块磁钢配合运用，有熔点，损的特性。

2、把干簧管和磁钢密封于壳体内部，可以有效避免撞击，有很强的抗干扰才能。

3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收，开关坚持常开状态。

4、当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢分开时，由于开关内的磁钢同时被磁化，而使干簧管的状态不断坚持。

5、当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降，使干簧管弹片由于弹性而弹开，接点也随之断开。

6、磁钢直接装置在被检测运动物体上，磁钢往复经过开关时驱动开关工作，同一运动轨迹上几个检测点开关只需一块磁钢。

技术性能指标

1. 动作间隔：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

9. 开关电流：0.8A

10. 开关电压：DC350V AC300V
