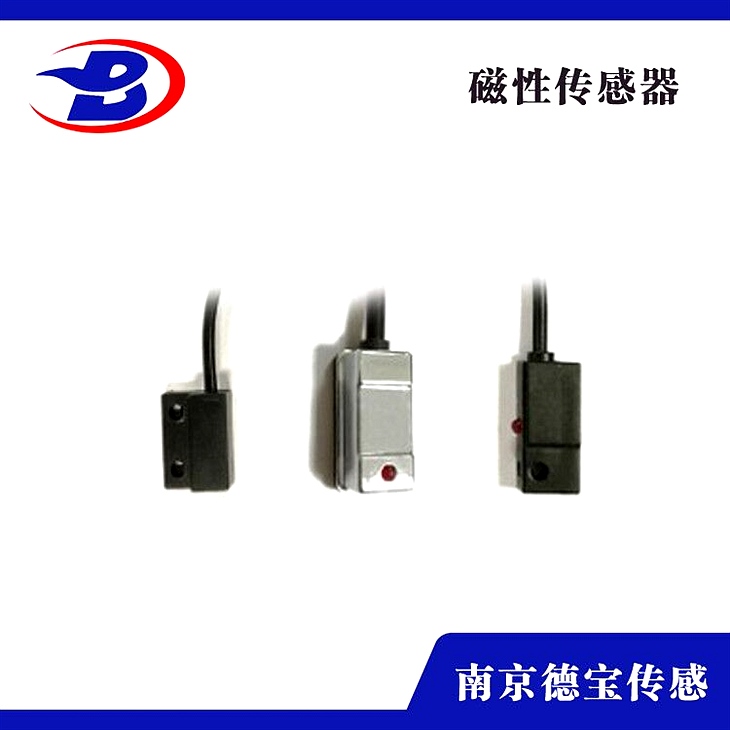

DOB-NS12/L-110-28B防水磁控开关

DOB-NS12/L-110-28B防水磁控开关

特性：

磁性开关气缸用于检测气缸行程的位置，不需再行程两端设置机控阀（或行程开关）及其装置架，不需求在活塞杆端部设置撞块，所以运用便当、构造紧凑。牢靠性高，寿命长、***低、开关反响时间快，故遭到应用。

类型分类：

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

4、高温型：合适环境温度为-20℃~+180℃。

5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。

工作原理：

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸能够使各种型号的气缸，但缸筒bixu是导磁性弱、隔磁性强的资料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上装置一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞挪动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而互相吸收，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消逝），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部普通还带有开关动作的指示灯和过电压维护电路，用树脂塑封在一个壳体内。

运用留意事项:

1）从平安思索，两磁性开关的间距应比磁滞间隔大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行运用时，为避免磁性体挪动的互相干扰，影响检测jing度，两缸筒间间隔普通应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的大速度vmax。该速度vmax与磁性开关的小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc

例如，磁性开关衔接的电磁阀的动作时间t=0.02s，磁性开关的小动作范围lmin=10mm，则磁性开关能检测的大速度vmax=500mm/s。若气缸活塞的速度小于500mm/s，则此磁性开关能够运用。若活塞运动速度大于500mm/s，又没有适宜的通用型磁性开关可选，则只能选用带延时功用的磁性开关。

5）装置开关时拧紧螺钉的力矩要恰当。力矩过大会损坏开关，力矩太小有可能使开关的佳装置位置呈现偏移。

6）要定期检查磁性开关的装置位置能否呈现偏移。在设定位置活塞中止时对双色型开关，绿灯亮为正确，红灯亮则呈现偏移了。
