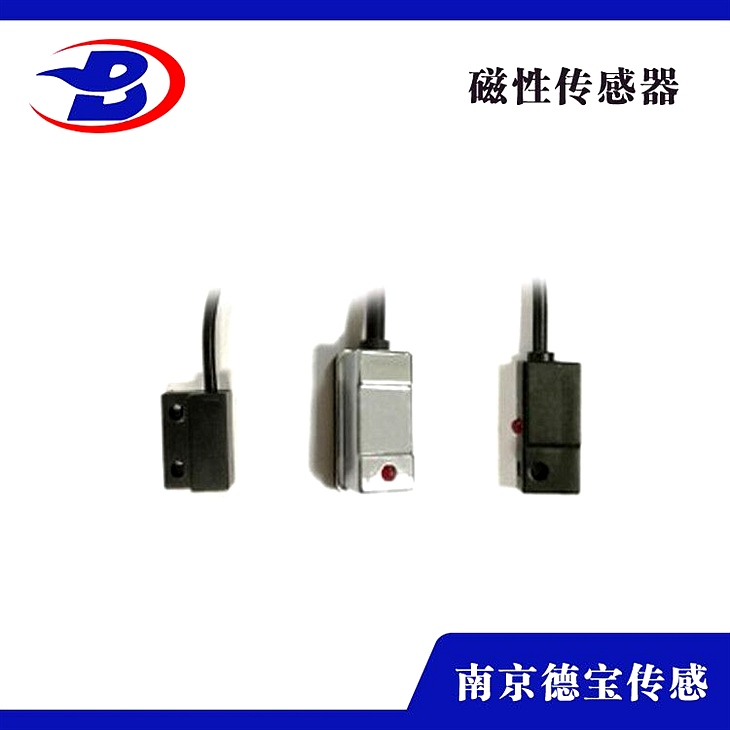

DOB-SBNC/L-M10NZ磁感应式接近开关

DOB-SBNC/L-M10NZ磁感应式接近开关

产品阐明

1、构成磁接近开关是由磁体和开关触头两个局部构成。磁体分为电磁体和永磁体两种，依据控制的需求停止选择。开关触头又分为常开接点，常闭接点及转控接点三种方式，也是依据实践需求停止选择。磁体和触头要装在同一个轴线上，且二者间的间隔在工作间隔之内。在开关触头的四周，不能有强磁场，以免形成影响。电磁体需求用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而形成短接烧毁触点。接线应尽量短，尽可能远离其它配线

2、功用非记忆型磁接近开关，为非接触的，有通，断或转换功用，以便完成对位，限位和各种控制目的。

构造特征与工作原理

1、内部采用干簧管和一块磁钢配合运用，有熔点，损的特性。

2、把干簧管和磁钢密封于壳体内部，可以有效避免撞击，有很强的抗干扰才能。

3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收，开关坚持常开状态。

4、当磁钢从一个方向由远及近接近开关时，干簧管内的弹片接点吸合，当磁钢分开时，由于开关内的磁钢同时被磁化，而使干簧管的状态不断坚持。

5、当磁钢从反方向再次靠近开关时，磁钢被反向磁化而使磁性降，使干簧管弹片由于弹性而弹开，接点也随之断开。

技术指标

1、额定电压:12-220VAC/DC；

2、接点方式:常开、常闭、常开+常闭；

3、与磁钢之间相对速度:15m/s；

4、与磁钢的吸合间隔≤120?，释放间隔≥200?（磁钢外表磁场≥1300GS）。

5、感应间隔不小于120MM
