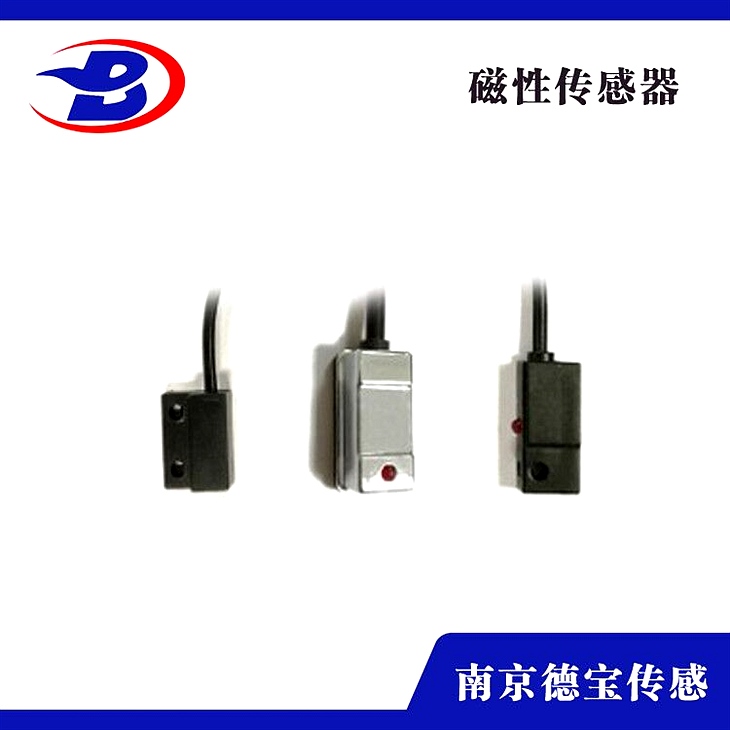

DOB-SW/L-250A-N磁性接近开关220V

DOB-SW/L-250A-N磁性接近开关220V

一、简介

磁性开关意义就是经过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管了。干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有构造简单，体积小便于控制等优点，其外壳普通是一根密封的玻璃管，管中装有两个铁质的弹性huangpian电板，还灌有惰性气体。平常，玻璃管中的两个由特殊资料制成的huangpian是分开的。当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个huangpian被磁化而相互吸收接触，huangpian就会吸合在一同，使结点所接的电路连通。外磁力消逝后，两个huangpian由于自身的弹性而分开，线路也就断开了。因而，作为一种应用磁场信号来控制的线路开关器件，干簧管能够作为传感器用，用于计数，限位等等（在anfangxitong中主要用于门磁、窗磁的制造），同时还被运用于各种通讯设备中。

二、工作原理

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸能够使各种型号的气缸，但缸筒bixu是导磁性弱、隔磁性强的资料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上装置一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞挪动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而互相吸收，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消逝），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部普通还带有开关动作的指示灯和过电压维护电路，用树脂塑封在一个壳体内。

三、特性

1、作用间隔远：a.电磁铁作用间隔120mm；b.永磁铁用间隔150mm。

2、带负载才能强：可直接带3A（有效值）负载，而无需加中间继电器过渡。anquan、牢靠、便当。

3、灵活度高，反响速度快：响应时间小于2.5ms。

4、能在极恶劣环境工作：a.顺应温度范围宽：-50℃——+120℃b.具有较强的防护等级。c.防水、防灰尘。

5、只需在开关左近无强磁场，同时按产品技术阐明书请求装置，就能确保开关50万次没有误动作。

6、磁接近开关的工作特性：是靠磁感应动作的非接触开关，从基本上处理了因接触而产生误动作的问题。

7、应用范围：主要应用于焦炉设备、翻车机设备其他钢铁设备。
