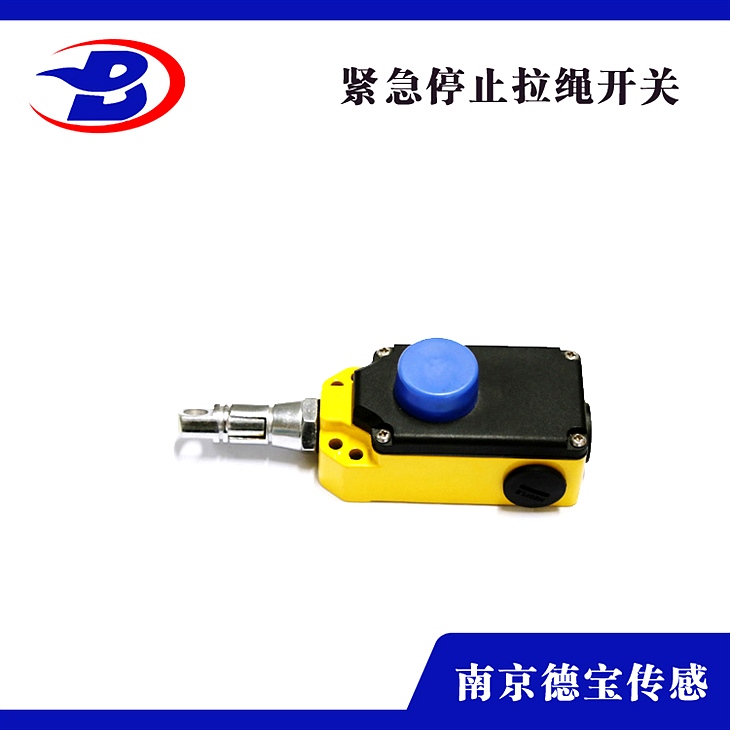

DOB-BG-L11/L-JH2001/不锈钢防腐拉线开关输送机用

DOB-BG-L11/L-JH2001/不锈钢防腐拉线开关保送机用

概述：

拉绳开关是带式保送机的维护安装，避免事故的扩展而带来严重损失。由于装置便当,开关转换牢靠,在带式运输现场得到的应用。拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。分为手动复位和自动复位两种：

自动复位：动作后能自动回到初始位置，但可能会形成误差启动。

手动复位：动作后有自锁安装能坚持在操作位置上，需求手动操作复位手柄可使其返回初始位置。

工作原理：

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

主要技术指标：

接点容量：AC380V 3A 5安 10A

绝缘电压：AC1000V历时1min

运用寿命：10万次

接点方式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90%

海拔高度：＜2000m

动作角度：15°J限角度75°

特 点：

1、本产品采用铝合金铸造壳体，强度高、重量轻；
2、可在恶劣环境中工作；
3、机内微动开关、触点容量大、动作灵活。

装置与接线

1、拉绳开关成对装置在胶带机左右两侧，装置支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员运用。两台拉绳开关之间相距50m左右为宜。
2、拉绳***采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右装置一个托环，以免钢丝绳绕渡过大，***拉绳动作牢靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、关于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。

拉绳开关卡死毛病：

拉绳开关卡死时，先将入户线的闸刀开关拉开（或将保险插桥拔出），切断电源，然后停止检修。检修时，旋开拉绳开关的盖子，认真检查拉线开关卡死的缘由在哪里。
拉绳开关卡死的缘由常见的有2种：
一是弹簧的弹力削弱，可经过调整弹簧，并将弹簧的两端固定牢。如扔未能卡死现象时。只好改换弹簧或更新新的开关。
二是由于长期不运用，致使开关的弹簧、螺钉等零件生锈，转动摩擦阻力大而被卡死。此时就应先除锈，并在转动摩擦局部加几滴机油或衣车油，以减小摩擦力，然后用手屡次拉动开关，直到能灵敏转动时，再用洁净的棉布或碎步将开关的里里外外擦洁净，装回盖子即可
