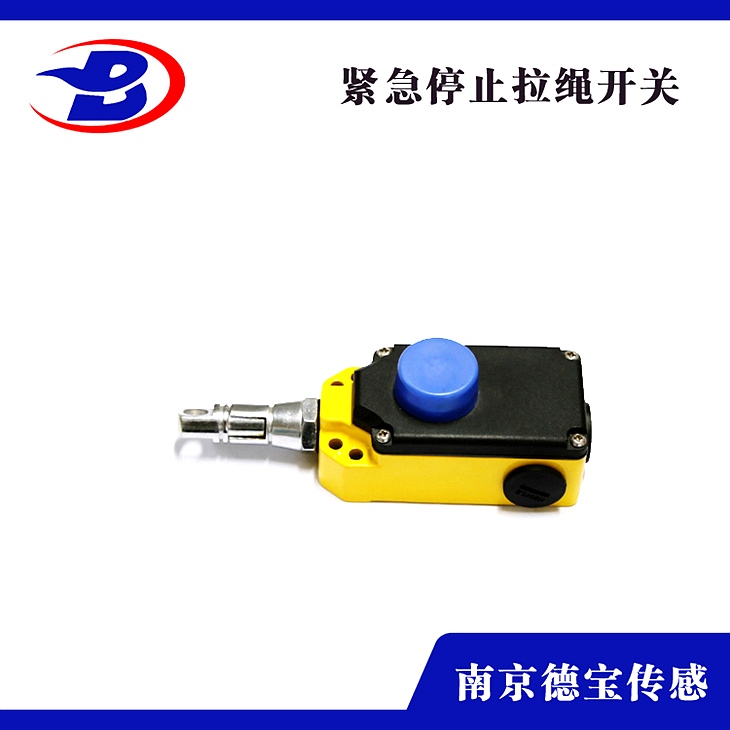

DOB-BX5700B/L挖掘机拉绳开关

DOB-BX5700B/L发掘机拉绳开关

简介

拉绳开关是带式保送机维护安装，避免事故的扩展而带来严重损失。由于装置便当,开关转换牢靠,在带式运输现场取得的应用。

双向拉绳开关是当皮带保送机发作事故时，可以紧急中止保送机的维护安装。

双向拉绳开关装置在皮带保送机两侧，用钢丝缆沿着保送机两侧把开关衔接在一同，两开关距离离不应超越40米（有坡度时应缩短为25米）当皮带保送机呈现紧急情况在恣意位置都可紧急中止保送机。

运用双向拉绳开关可避免昂贵的保送带受损伤以避免进一步的工矿事故和人生伤害。

DOB-BX5700B/L发掘机拉绳开关

运用留意事项

1．产品外壳设有接地端子，用户在装置运用时必需牢靠接地。

2．装置现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必需在场所停止，或当现场确认无可燃性粉尘存在时方可停止。

4．本拉绳开关外壳必需坚持清洁，粉尘堆积厚度不大于3mm。

双向拉绳开关在运转保送系统里是不可短少的维护安装，其应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口。

装置调整

拉绳开关应装置在保送机两边有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

DOB-BX5700B/L发掘机拉绳开关

工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。
