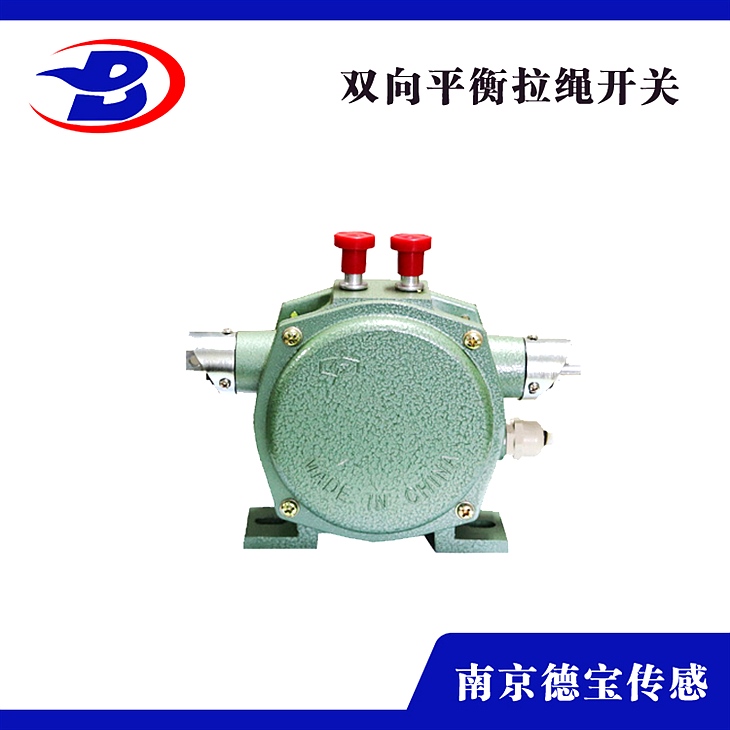

DOB-DCLS/L-02GKH-T1-D/Q拉绳开关挖掘机复位用

DOB-DCLS/L-02GKH-T1-D/Q拉绳开关发掘机复位用

产品阐明

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。

由于它既有行程开关、微动开关的特性，同时又具有传理性能，并且动作牢靠、、频率响应快、运用寿命长、抗干忧才能强、防水、防震、等特性。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头号行业运用的带式保送机保送系统中。

构造特征与工作原理

此开关采用回转式凸轮构造，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号的停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮构造自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本安装采用防水、防尘密封设计，较好避免水、灰尘进入机壳内。

产品特性

1、是双向触动的，既可装置在保送机中间位置，也可装置在其两端。

2、通用的装置设计使拉线外形既可装置在保送机纵梁顶部也可装置在其两侧。

3、巩固的铸铝外壳。

4、整体式盖板使得接线及开关调整便当简单，而不用拆卸开关。

5、构造件设计紧凑

技术参数

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

绝缘电压：AC1000V实验1分钟

输出接点数量：一开一闭一组转换接点

牢靠性：无毛病工作1万次

重量：2KG

材质：压铸铝、重量轻、散热快，抗磨损，顺应环境强。

装置与接线

1、拉绳开关成对装置在胶带机左右两侧，装置支架与胶带机中间架用螺栓，其位置应于胶带及便于现场运用。两台拉绳开关之间相距50m左右为宜。

2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右装置一个托环，以免钢丝绳绕渡过大，***拉绳动作牢靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、关于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。

留意事项

1、先切断总电源，接着要用wanneng表测出前线，开关一定是要装在前线的一端。

2、将前线在合适的中央剪断，就有两个接头了，拉线开关也有两个接头 。

3、将前线的两个接头削皮显露金属丝，分别恣意接到开关的两个接头上。

4、在衔接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，能够看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就能够了。

7、*后旋好拉线开关的盖子，避免触电。
