DOB-DLX/L-K2/J-PT包装线用拉绳开关

DOB-DLX/L-K2/J-PT包装线用拉绳开关

产品阐明

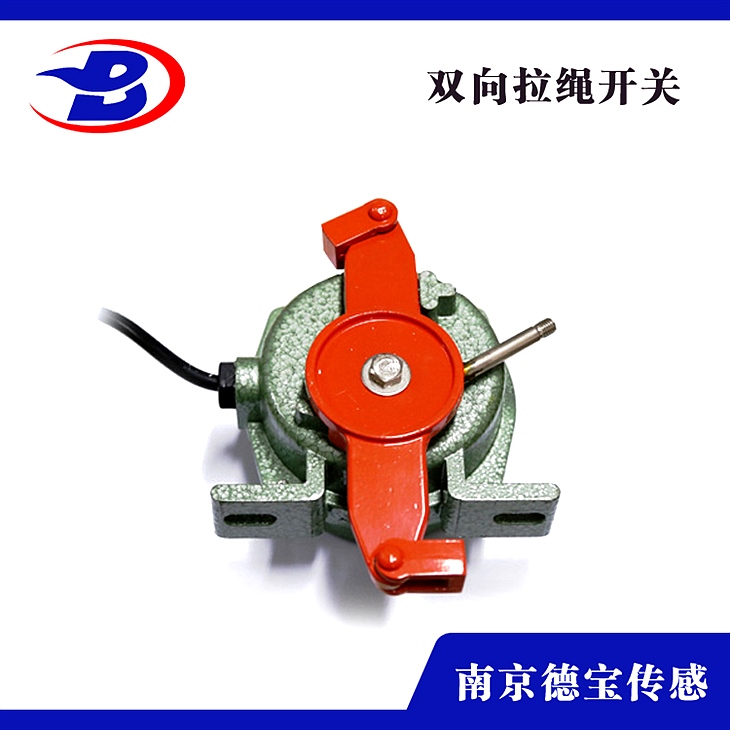

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转

技术参数

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

绝缘电压：AC1000V实验1分钟

输出接点数量：一开一闭一组转换接点

牢靠性：无毛病工作1万次

重量：2KG

材质：压铸铝、重量轻、散热快，抗磨损，顺应环境强。

装置与接线

1、拉绳开关成对装置在胶带机左右两侧，装置支架与胶带机中间架用螺栓，其位置应于胶带及便于现场运用。两台拉绳开关之间相距50m左右为宜。

2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右装置一个托环，以免钢丝绳绕渡过大，***拉绳动作牢靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、关于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。

适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。

由于它既有行程开关、微动开关的特性，同时又具有传理性能，并且动作牢靠、、频率响应快、运用寿命长、抗干忧才能强、防水、防震、等特性。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头号行业运用的带式保送机保送系统中。

留意事项

1、先切断总电源，接着要用wanneng表测出前线，开关一定是要装在前线的一端。

2、将前线在合适的中央剪断，就有两个接头了，拉线开关也有两个接头 。

3、将前线的两个接头削皮显露金属丝，分别恣意接到开关的两个接头上。

4、在衔接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，能够看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就能够了。

7、*后旋好拉线开关的盖子，避免触电。
