DOB-HQLS/L-02PDBHQ-SDT1拉绳开关接线图

DOB-HQLS/L-02PDBHQ-SDT1拉绳开关接线图

运用留意事项

1．产品外壳设有接地端子，用户在装置运用时必需牢靠接地。

2．装置现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必需在场所停止，或当现场确认无可燃性粉尘存在时方可停止。

4．本拉绳开关外壳必需坚持清洁，粉尘堆积厚度不大于3mm。

简介

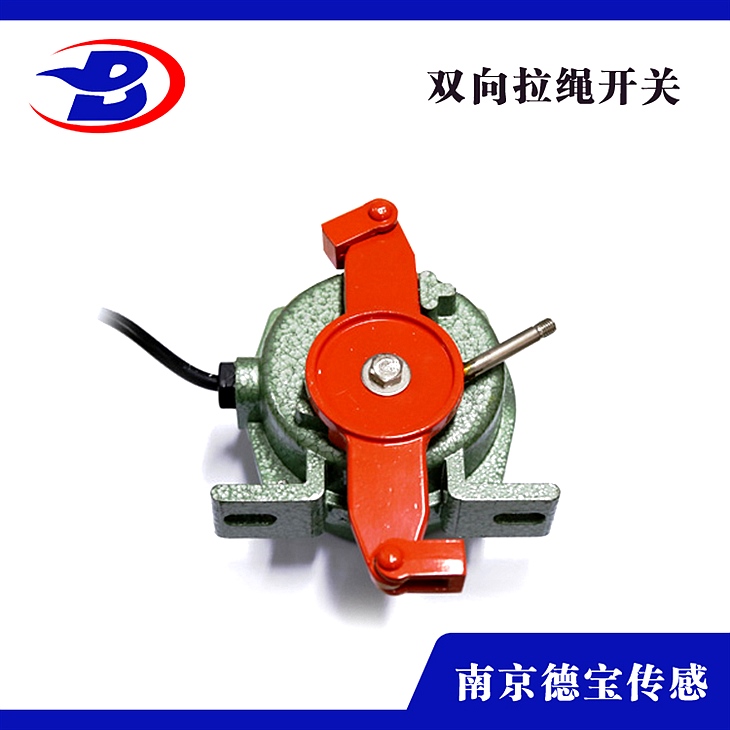

 拉绳开关分为手动复位和自动复位两种。

 自动复位：动作后能自动回到初始位置，但可能会形成误差启动。

 手动复位：动作后有自锁安装能坚持在操作位置上，需求手动操作复位手柄可使其返回初始位置。

拉绳开关是带式保送机的维护安装，避免事故的扩展而带来严重损失。由于装置便当,开关转换,在带式运输现场得到的应用。

DOB-HQLS/L-02PDBHQ-SDT1拉绳开关接线图

 原理

 拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

装置调整

装置在保送机两边有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

DOB-HQLS/L-02PDBHQ-SDT1拉绳开关接线图

产品特性

1、巩固的铸铝外壳、静电防腐涂装顺应于恶劣工矿环境装置

2、运用性能的微动开关和要维护的铜管技术，可手动复位型产品

3、钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应不超越30米，两开关间的间隔不超越60米。

4、当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。

5、适用于室内外装置。外表特殊处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域。
