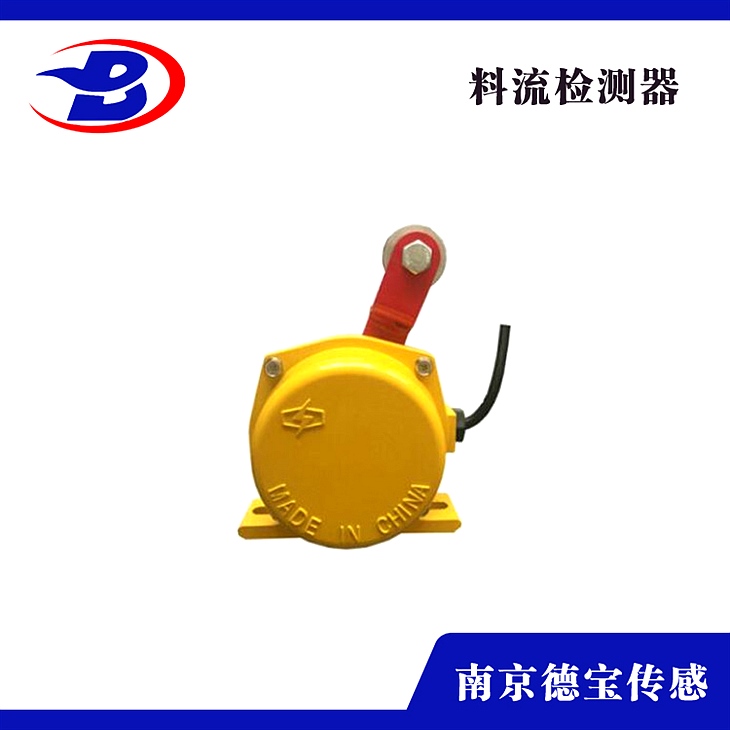

DOB-LLCJ1/L-1-D料流检测装置AC220V

DOB-LLCJ1/L-1-D料流检测安装AC220V产品阐明：

本产品用于带式保送机有效载荷量的定性检测，并按载荷量的大小输出空载、有载信号；还可控制洒水除尘、多机次第启动等，特别对速及保送大块物料的保送机有突出的点。产品适用于电力、煤矿、建材、码头、冶金等行业，门从事散料保送的带式保送机（当用于保送粮食等较轻物料时请在定货时注明）。

构造特性:

1、适用于胶带较窄、带速较慢的传送带检测；
2、关于胶带较宽、带速较时采用门式支架装置；
3、如胶带较窄、速度较时可采用单臂式支架；
4、采用链球与物料接触减少了物料对检测器的直接冲击，延长了运用寿命；
5、若***单臂式支架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢；
6、铸铝外壳，重量轻、硬度；
7、采用行程开关，运用寿命长。

技术指标：

输出触点:2常开2常闭

触点容量:16A／250V／AC自清洁触点。

动作角度:±20°双向

限角度:90°

重锤长度:可调

牢靠性:50000次

环境温度:一40℃一十60℃

通讯接口:RS-485地址编码终端器（用户选配）

通讯间隔:双绞线1．2公里，光缆50公里

工作原理:

本检测安装采用负荷式检测，当胶带上有物料时由于物料重量的作用使皮带有相应的下沉量，当皮带下沉时把检测器顶部的托辊压下，带动内部感应部件挪动使接近开关工作，给出一开关量，完成其检测，检测器装置在上行胶带下面，选择胶带有物料时下沉量比拟大的中央，在两个托辊之间，不要装置在料口左近，在没有物料时使触轮与胶带刚好接触。
当触板摆0～30°时输出——轻载开关信号
当触板摆30～60°时输出——满载开关信号

当触板摆60～90°时输出——超载开关信号
