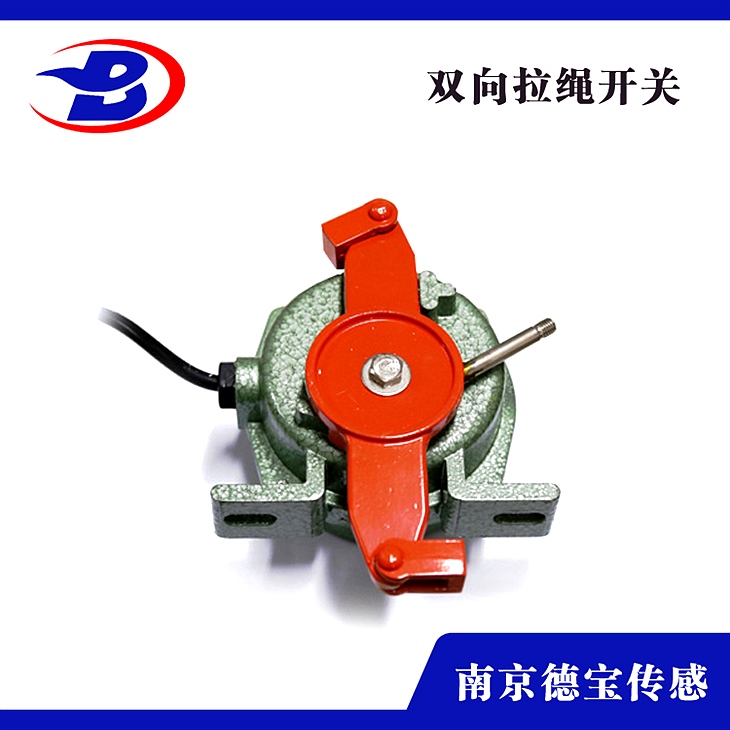

DOB-3SE7120/L-2DD01包装线皮带拉线开关

DOB-3SE7120/L-2DD01包装线皮带拉线开关

一、简介

双向拉绳开关是一种胶带运输机现场紧急事故停机的维护安装，主要 应用在冶金、电力、煤岩、矿山及化工等行业的保送系统中，是保送机自 动化控制不可短少的传感元件。  拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应 不超越30米，两开关间的间隔不超越60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外装置。外表特殊处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域

二、技术参数

接点容量：AC380V 3A 5安 10A

绝缘电压：AC1000V历时1min

运用寿命：10万次

接点方式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90%

海拔高度：＜2000m

动作角度：15°J限角度75°

三、产品特性

1、双向拉绳开关采用铝合金铸造壳体、强度高、重量轻。

2、可在恶劣环境下长期工作。

3、动作灵活、稳定性高

四、构造特征与工作原理

此开关采用回转式凸轮构造，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号的停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮构造自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本安装采用防水、防尘密封设计，较好避免水、灰尘进入机壳内。

五、装置调整

拉绳开关应装置在保送机两边具有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

六、拉绳开关毛病检修

1、检查拉线动作杆，确保它在正常的位置。
2、检查导线衔接，看看能否正确，螺丝能否拧紧。
3、检查开关内部凸轮，看看能否可以触动微动开关，如有问题，请重新装置凸轮。
4、检查微动开关触头，看看能否接触良好，必要时可改换。
5、假如以上检查处置后毛病照旧，则可能外围电路有问题。
