DOB-TLNF/L-Q1-F3非接触式打滑检测器输出4-20mA

DOB-TLNF/L-Q1-F3非接触式打滑检测器输出4-20mA

非接触式打滑检测器TLNF-Q1-F3,工作电压220V,2路常开2路常闭输出触点，,1路4-20mA触点输出,带速:0.1-9.99m/s范围,4种设置,RS485通讯，牢靠性强，非接触无磨损，是对轴转速及其他旋转安装简单通用的监测安装，当检测到目前转速信号低于或高于正常转速范围，开关输出一组开关信号，以供报警或停机。无运动部件、无磨损、平安寿命长，一体化构造，集中的控制安装，设定或毛病检修简单。外壳彩用防水防尘的设计两螺固定壳体，可直接装置在恶劣环境中运用。

　　性能参数：

　　1、环境湿度：-30℃～60℃

　　2、相对湿度：不大于80%

　　3、触点容量：AC220V/10A

　　4、测速范围：20~999r/min

　　5、开关方式：2开2闭

　　6、重 量：3.5Kg

　　7、可 靠 性：＞10^6次启动中止

DOB-TLNF/L-Q1-F3非接触式打滑检测器输出4-20mA盘随胶带运转而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后停止计数。其计数值与预置数比拟，判别胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。

　　构造特性

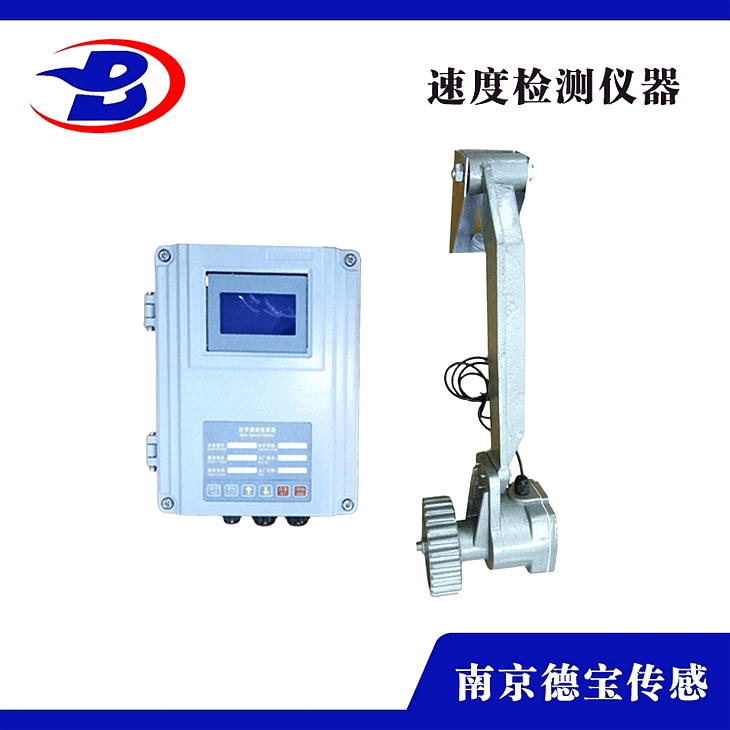

　　1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，装置便当，牢靠性高。

　　2.由于控制部份采用CMOS电路，温度顺应性能较好。

　　装置阐明1.控制箱装置在室内墙壁上，避免剧烈振动；

　　2.通电正常后，将待测带速用拔码盘预置出来。（应将带速经过从动滚简的直径折算成转速，拔码盘所预置实践是转速）数码管显现值为转速，单位为r/min;

　　3.齿盘应固定在从动滚筒的轴上，传感器采用支架装置在轴端底座上。

　　注：开机至带速正常之间不应投入或投入无效。

　　4.控制箱下部有一组接线端子，接线即可。传感器至控制箱应***屏蔽电缆衔接。

　　非接触式胶带速度检测仪, 主要用于检测带式保送机,在运转中呈现的胶带与滚筒之间的打滑。本安装采用比拟的方式对胶带额定速度和从动滚筒线速度（即保送带实践运转速度）来检测保送带打滑的数据。并且可以及时发出报警及停机信号，避免保送带打滑形成事故和损失，亦可用于多条保送机联锁起动和停机。非接触式速度监控传感器装置在从动滚筒一端，与保送带不接触，防止了对保送带的损伤和接触不良形成的误差。本安装的主机为单片计算机系统，具有较高的智能化水平和牢靠的工业性能。适用于煤矿、冶金、电力、化工、交通等行业。
