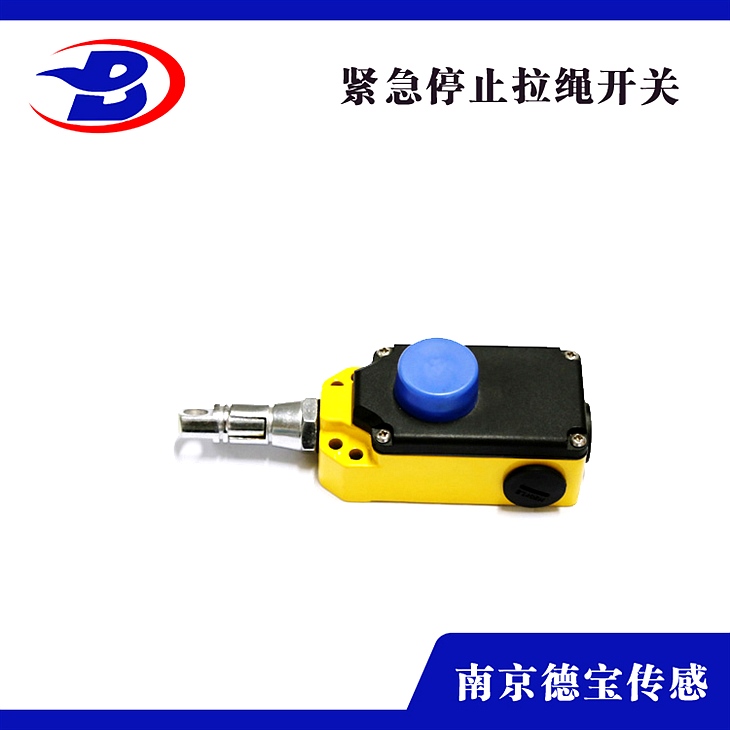

DOB-XY2CH13250/L输送机急停拉绳开关

DOB-XY2CH13250/L保送机急停拉绳开关

概 述：

双向拉绳开关，简称拉线开关、拉绳开关、急停开关、事故开关、又叫保送机维护安装、急停闭锁开关、缆绳控制器等，是一种和保送机装置在一同，用于维护保送机不受不测事故损坏的维护安装，当保送机不测事故发作时，不测事故作用力在沿线恣意位置拉动钢丝绳，就能够启动拉绳开关，发出事故报警信号和自动停机信号，完成保送机的自动停机，从而到达维护保送机不受不测事故损坏的目的，由于开关电气性能好、装置运用便当、构造巩固、在双缩脲关机运转现场得到应用，成为现今保送机自动化控制不可短少的传感元件，如今曾经应用于各行各业的保送设备上。

技术参数：

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

绝缘电压：AC1000V实验1分钟

输出接点数量：一开一闭一组转换接点

牢靠性：无毛病工作1万次

重量：2KG

材质：压铸铝、重量轻、散热快，抗磨损，顺应环境强。
环境温度-30+75℃

相对湿度不大于85%

装置调整：

装置在保送机两边有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

留意事项：

1、先切断总电源，接着要用表测出前线，开关一定是要装在前线的一端。

2、将前线在的中央剪断，有两个接头了，拉线开关也有两个接头 。

3、将前线的两个接头削皮显露金属丝，分别恣意接到开关的两个接头上。

4、在衔接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，能够看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，能够了。

7、然后旋好拉线开关的盖子，避免触电。

构造特征与工作原理：

此开关采用回转式凸轮构造，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号的停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮构造自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本安装采用防水、防尘密封设计，较好避免水、灰尘进入机壳内。

适用范围：

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。

由于它既有行程开关、微动开关的特性，同时又具有传理性能，并且动作牢靠、、频率响应快、运用寿命长、抗干忧才能强、防水、防震、等特性。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头号行业运用的带式保送机保送系统中。
