DOB-YHZL/L-L/KM纵向撕裂检测器220V胶带机用

DOB-YHZL/L-L/KM纵向撕裂检测器220V胶带机用

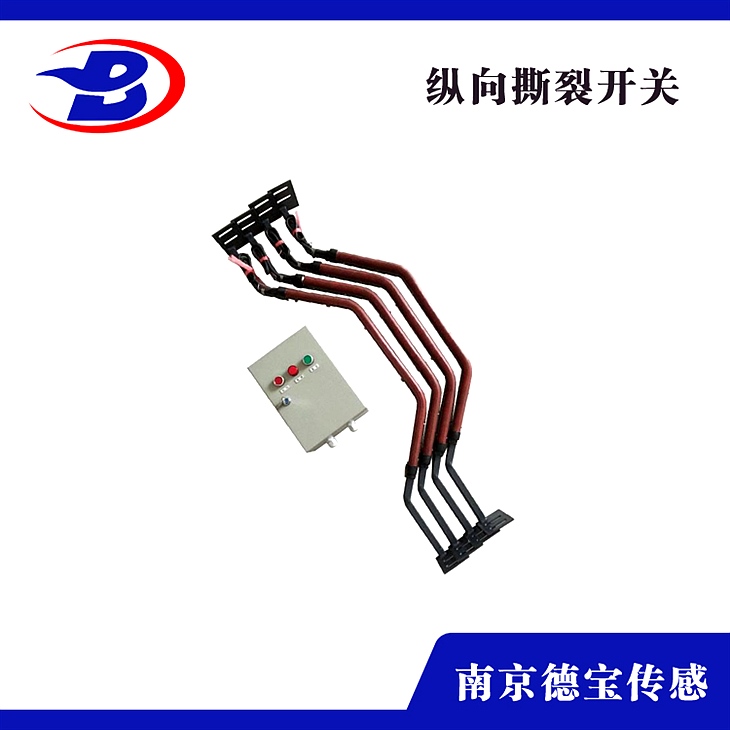

纵向撕裂检测器

ZS1 系列纵向撕裂检测器主要用于检测带式保送机胶带纵向撕裂 ,当胶带发作纵向撕裂时能及时发出停机信号以避免撕裂事故扩展化 ,产品适用于码头、煤矿、电力、建材、化工等行业保送散料用的带式保送机。

主要技术参数

1. 防护等级：IP65；

2. 工作电源：DC24V/AC220V；

3. 接点型式：2 常闭；

4. 接点容量：AC250V2.；

5. 通讯接口：RS-485；

6. 通讯协议：Modbus RTU

7. 波特率：9600 bps ；

8. 本机地址：1~255 可现场设置；

产品规格：

1. 防护等级：IP67；

2. 通讯接口：RS-485

3. 接点容量：AC220V2.

4. LED 显现； LED 运转状态显现；

5.工作电源：DC24V/AC220V

6.适用电缆：外径9～ 11mm

7. 适用金属软管：1/2"（内径 15.8 外径20.4 节距5.7）

运用环境条件

1. 户外型运用环境条件

2.环境温度 :-25 ～40℃ ;

3.相对湿度 : 不超越90%（25 ℃时）;

4.四周无爆炸风险性介质, 且介质中无足以腐蚀产品的气体及导电尘埃

构造及工作原理

产品由一个控制箱和1 ～8 个传感器组成, 传感器装置在受料段胶带下，每两个缓冲托辊之间安

装一个传感器。正常状态下拦索使开关盒内的触发机构处于均衡状态, 当异物刺穿胶带并触及到拦索时 ,拦索产生位移招致触发机构动作, 输出触发信号, 该信号保送到控制箱 , 经去除干扰后输出撕裂信号。
