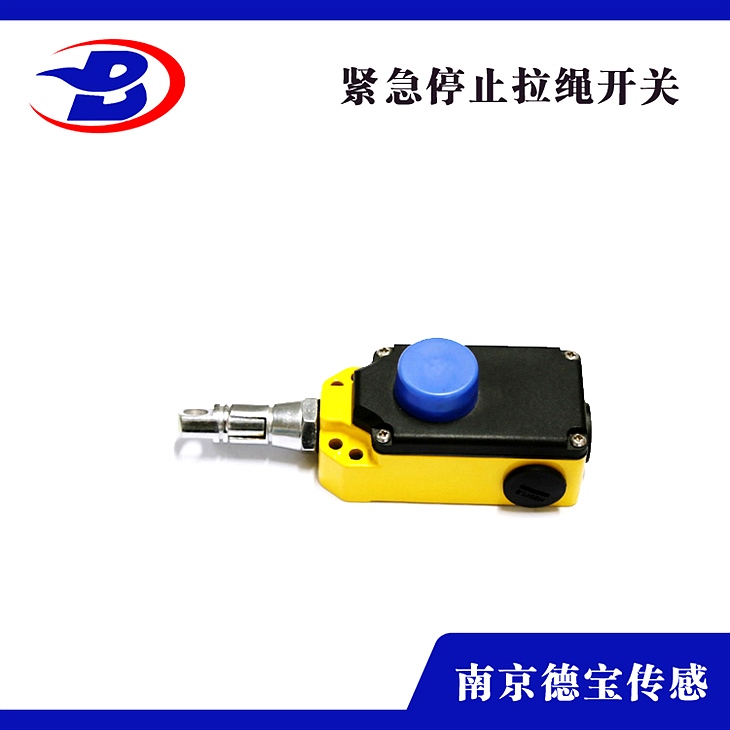

DOB-ZS 73 1O/1S WVG/L矿用拉线开关220V

DOB-ZS 73 1O/1S WVG/L矿用拉线开关220V

一、产品描绘

双向拉绳开关，简称拉线开关、拉绳开关、急停开关、事故开关、又叫保送机维护安装、急停闭锁开关、缆绳控制器等，是一种和保送机装置在一同，用于维护保送机不受不测事故损坏的维护安装，当保送机不测事故发作时，不测事故作用力在沿线恣意位置拉动钢丝绳，就能够启动拉绳开关，发出事故报警信号和自动停机信号，完成保送机的自动停机，从而到达维护保送机不受不测事故损坏的目的，由于开关电气性能好、装置运用便当、构造巩固、在双缩脲关机运转现场得到应用，成为现今保送机自动化控制不可短少的传感元件，如今曾经应用于各行各业的保送设备上。

二、工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

三、装置调整

拉绳开关应装置在保送机两边具有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

四、适用范围

由于它既有行程开关、微动开关的特性，同时又具有传理性能，并且动作牢靠、频率响应快、运用寿命长、抗干忧才能强、防水、防震、等特性。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头号行业运用的带式保送机保送系统中。
