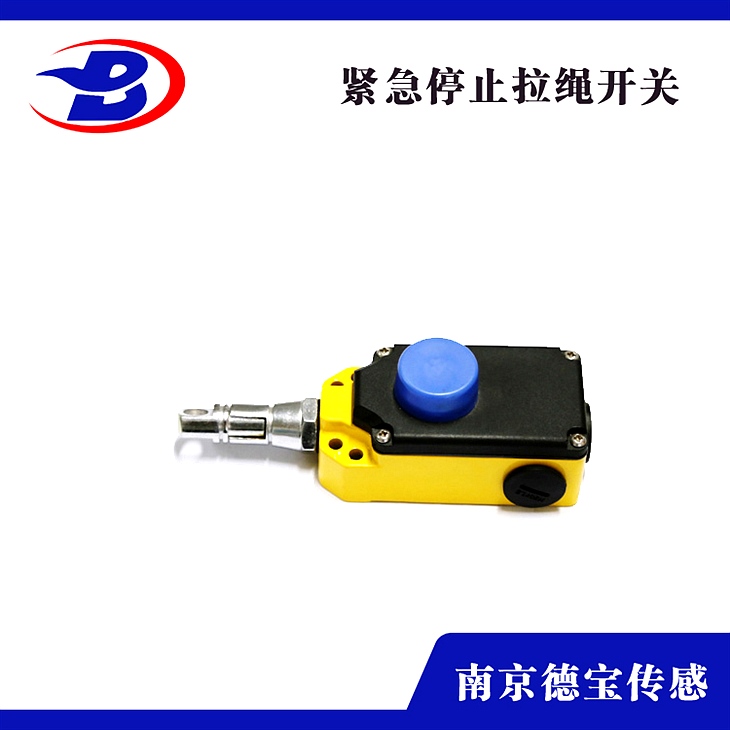

DOB-ZS7310/1SWV/295/L-390N胶带机用拉线开关

DOB-ZS7310/1SWV/295/L-390N胶带机用拉线开关

一、拉绳开关根据型号不同可分为下列几点

1．压铸锌合金材料和高纤维增强塑料

2．单向拉绳开关和双向拉绳开关

单向和双向拉绳开关的不同之处就在于双向拉绳开关多了个预拉过程——当拉绳开关安装好后，经过索具螺旋扣（张力调理）使开关拉环拉动一定的预行程，当看到黑色橡胶垫圈时，拉动开关按钮，此时开关则处于工作状态。

双向拉绳开关——操动拉绳或者拉绳断裂时都会触发开关从而使机器中止。

单向拉绳开关——只需在操动拉绳的情况下才会触发，而当拉绳断裂则不会触发开关招致机器不会中止工作。

因此双向拉绳开关相比于单向拉绳开关愈加可靠。

3．自动复位拉绳开关和带手动复位按钮的拉绳开关

自动复位拉绳开关——拉绳开关安装好之后，拉动拉绳后开关就会触发从而使设备中止，而开关则自动复位至正常的工作位置，当需求再次开启设备时，直接开启设备就行了。

带手动复位按钮的拉绳开关——拉绳开关安装好之后，拉动拉绳开关就会触发从而使设备中止，开关则处于锁定状态，因此当需求再次开启设备时，需求先拉动开翻开的复位按钮，使开关回到正常的工作位置后，才干开启设备。

因此带手动复位的拉绳开关相比于自动复位的拉绳开关也愈加可靠。

二、工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

三、安装调整

拉绳开关应安装在保送机两边具有检修通道的中央，安装位置应确保检修人员在紧急情况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

四、拉绳开关卡死缺点

拉绳开关卡死时，先将入户线的闸刀开关拉开（或将保险插桥拔出），切断电源，然后中止检修。检修时，旋开拉绳开关的盖子，认真检查拉线开关卡死的缘由在哪里。
拉绳开关卡死的缘由常见的有2种：
一是弹簧的弹力削弱，可经过调整弹簧，并将弹簧的两端固定牢。如扔未能卡死现象时。只好改换弹簧或更新新的开关。
二是由于长期不运用，致使开关的弹簧、螺钉等零件生锈，转动摩擦阻力大而被卡死。此时就应先除锈，并在转动摩擦部分加几滴机油或衣车油，以减小摩擦力，然后用手多次拉动开关，直到能灵活转动时，再用干净的棉布或碎步将开关的里里外外擦干净，装回盖子即可
