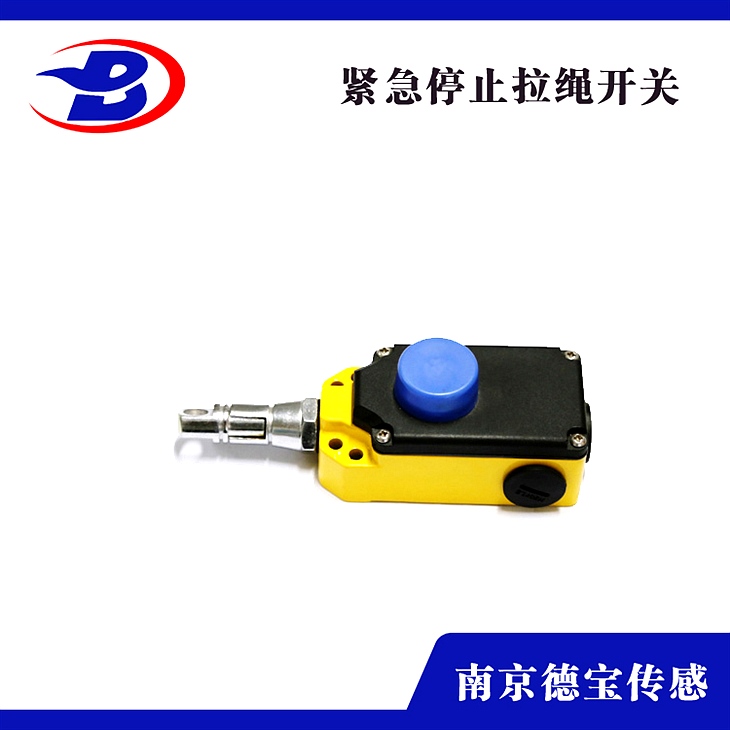

DOB-ZS7120WV/L-A/55N皮带机急停拉线开关

DOB-ZS7120WV/L-A/55N皮带机急停拉线开关

一、概述

双向拉绳开关，简称拉线开关、拉绳开关、急停开关、事故开关、又叫保送机维护安装、急停闭锁开关、缆绳控制器等，是一种和保送机装置在一同，用于维护保送机不受不测事故损坏的维护安装，当保送机不测事故发作时，不测事故作用力在沿线恣意位置拉动钢丝绳，就能够启动拉绳开关，发出事故报警信号和自动停机信号，完成保送机的自动停机，从而到达维护保送机不受不测事故损坏的目的，由于开关电气性能好、装置运用便当、构造巩固、在双缩脲关机运转现场得到应用，成为现今保送机自动化控制不可短少的传感元件，如今曾经应用于各行各业的保送设备上。

二、技术参数

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

绝缘电压：AC1000V实验1分钟

输出接点数量：一开一闭一组转换接点

牢靠性：无毛病工作1万次

重量：2KG

材质：压铸铝、重量轻、散热快，抗磨损，顺应环境强。
环境温度-30+75℃

相对湿度不大于85%
三、构造特性

1、本机采用铝合金铝铸造，强度较高；

2、外表采用塑料喷涂，漆膜附着力强；

3、壳体密封性能好，可在恶酷条件下工作；

4、机内构造为旋转凸轮机构，可双向驱动凸轮而启动开关转换。

四、工作原理

当现场发作紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，毛病扫除后，按下警示牌，拉绳开关恢复工作状态。

五、装置调整

1、拉绳开关应装置在现场人行过道一侧，每25-30m装置一台；

2、将装置支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在装置支架上；

3、拉绳开关之间用钢丝绳衔接，两端用钢丝绳扎头固定；

4、为避免钢丝绳下垂而误主启动开关，每3m左右焊一托环；

5、首尾各加一调整螺栓，用于固定钢丝绳；

6、钢丝绳松紧适合，应***拉绳开关顺利启动和牢靠复位。

六、拉绳开关毛病检修

1、检查拉线动作杆，确保它在正常的位置。
2、检查导线衔接，看看能否正确，螺丝能否拧紧。
3、检查开关内部凸轮，看看能否可以触动微动开关，如有问题，请重新装置凸轮。
4、检查微动开关触头，看看能否接触良好，必要时可改换。
5、假如以上检查处置后毛病照旧，则可能外围电路有问题。

七、接线办法

本机配接1.5m长的三蕊橡胶护电缆，并配有线号，可安图2停止接线。

注：如用户需求装置支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以阐明
