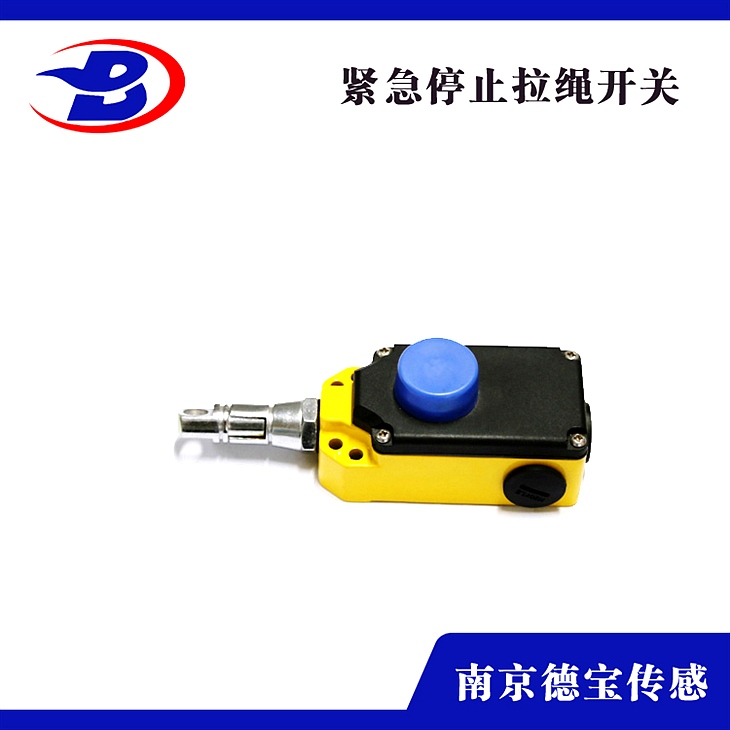

矿用输送机拉线开关DOB-ZS7120WVS/55N/L

矿用输送机拉线开关DOB-ZS7120WVS/55N/L

一、产品描述

双向拉绳开关，简称拉线开关、拉绳开关、急停开关、事故开关、又叫输送机保护装置、急停闭锁开关、缆绳控制器等，是一种和输送机安装在一起，用于保护输送机不受意外事故损坏的保护装置，当输送机意外事故发生时，意外事故作用力在沿线任意位置拉动钢丝绳，就可以启动拉绳开关，发出事故报警信号和自动停机信号，实现输送机的自动停机，从而达到保护输送机不受意外事故损坏的目的，由于开关电气性能好、安装使用方便、结构坚固、在双缩脲关机运行现场得到应用，成为现今输送机自动化控制不可缺少的传感元件，现在已经应用于各行各业的输送设备上。

二、工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

三、安装调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

四、拉绳开关卡死故障

拉绳开关卡死时，先将入户线的闸刀开关拉开（或将保险插桥拔出），切断电源，然后进行检修。检修时，旋开拉绳开关的盖子，仔细检查拉线开关卡死的原因在哪里。
拉绳开关卡死的原因常见的有2种：
一是弹簧的弹力减弱，可通过调整弹簧，并将弹簧的两端固定牢。如扔未能卡死现象时。只好更换弹簧或更新新的开关。
二是因为长期不使用，致使开关的弹簧、螺钉等零件生锈，转动摩擦阻力大而被卡死。此时就应先除锈，并在转动摩擦部分加几滴机油或衣车油，以减小摩擦力，然后用手多次拉动开关，直到能灵活转动时，再用干净的棉布或碎步将开关的里里外外擦干净，装回盖子即可

五、拉绳开关根据型号不同可分为下列几点

1．压铸锌合金材料和高纤维增强塑料

2．单向拉绳开关和双向拉绳开关

单向和双向拉绳开关的不同之处就在于双向拉绳开关多了个预拉过程——当拉绳开关安装好后，通过索具螺旋扣（张力调节）使开关拉环拉动一定的预行程，当看到黑色橡胶垫圈时，拉动开关按钮，此时开关则处于工作状态。

双向拉绳开关——操动拉绳或者拉绳断裂时都会触发开关从而使机器停止。

单向拉绳开关——只有在操动拉绳的情况下才会触发，而当拉绳断裂则不会触发开关导致机器不会停止工作。

因此双向拉绳开关相比于单向拉绳开关更加可靠。

3．自动复位拉绳开关和带手动复位按钮的拉绳开关

自动复位拉绳开关——拉绳开关安装好之后，拉动拉绳后开关就会触发从而使设备停止，而开关则自动复位至正常的工作位置，当需要再次开启设备时，直接开启设备就行了。

带手动复位按钮的拉绳开关——拉绳开关安装好之后，拉动拉绳开关就会触发从而使设备停止，开关则处于锁定状态，因此当需要再次开启设备时，需要先拉动开关上的复位按钮，使开关回到正常的工作位置后，才能开启设备。

因此带手动复位的拉绳开关相比于自动复位的拉绳开关也更加可靠。
