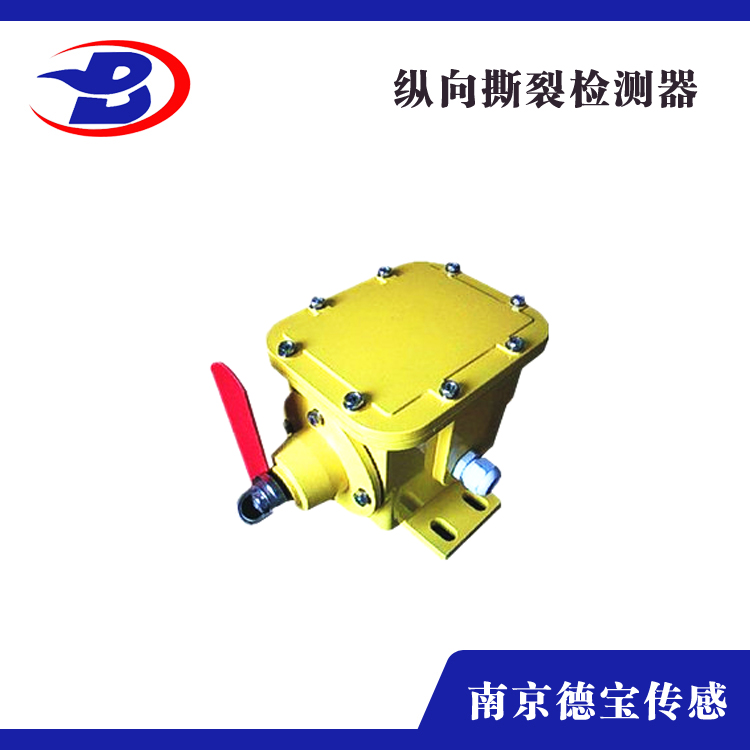

DOB-JCSL/L-I防撕裂开关防尘防雨

一、产品描述

撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。防护等，完全在较恶劣的环境中工作。

二、产品作用

在皮带出现撕裂、戳破、绞结处损坏或者锋利物突出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。撕裂开关应该成对安装在机头、机尾及有溜槽下料口附近的皮带两侧，由两段钢丝绳连接。绳的一端固定在支撑架上，另一端连接在撕裂开关的摇臂上。两段钢丝绳在皮带下方形成一个闭合回路，当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时，拉动撕裂开关摇臂，使开关动作发出报警或停机信号，处理完故障之后，开关自动复位。

三、技术参数

1、输出触点：1常开1常闭

2、触点容量：AC/380V/

3、输出延时：0.6S

4、功率：≤30W

5、通讯接口：RS485地址编码终端器（用户选配）

6、通讯距离：双绞线1.2公里，光缆50公里

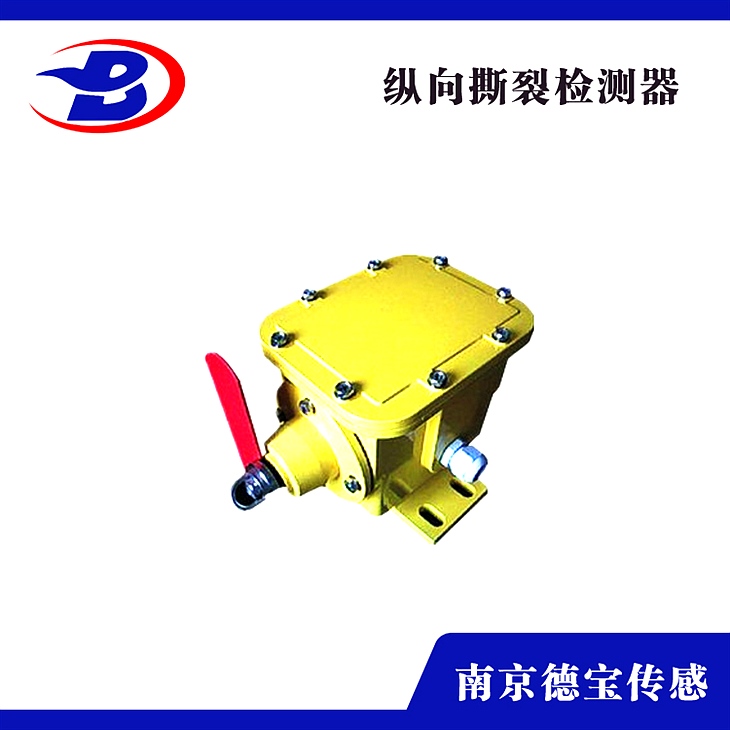

SYZL-B-1000-30皮带机纵向撕裂检测器220V

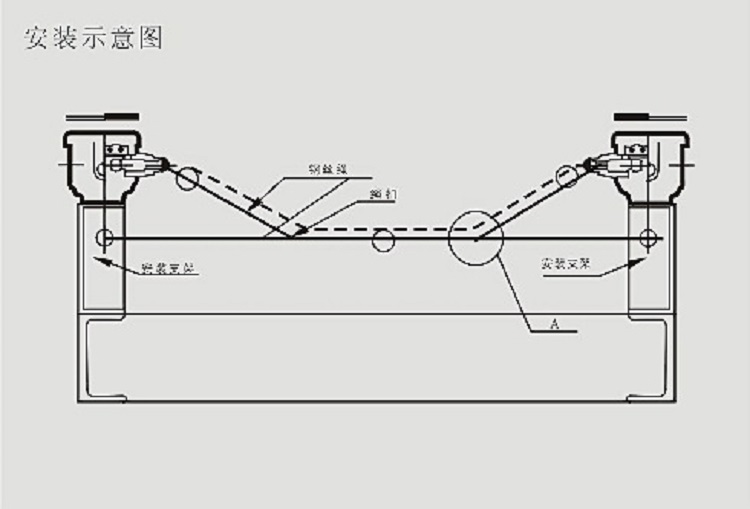

四、安装说明

防撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕裂开关的拉环要与胶带边缘同，若度不够可在支架下加上垫铁或槽钢，测好度后再把支架与支座焊牢。

挂上拦索，一端穿过撕裂开关的拉环用索扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
