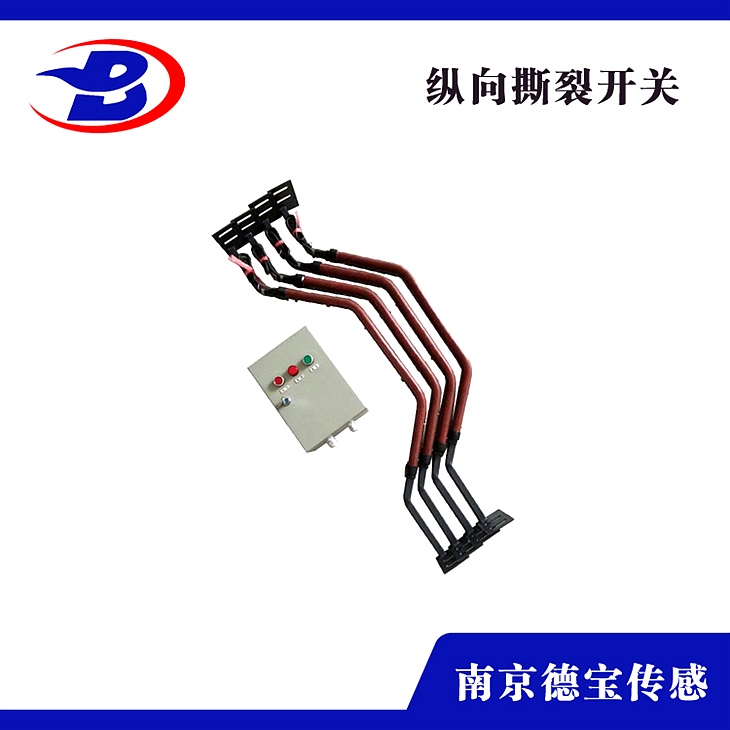

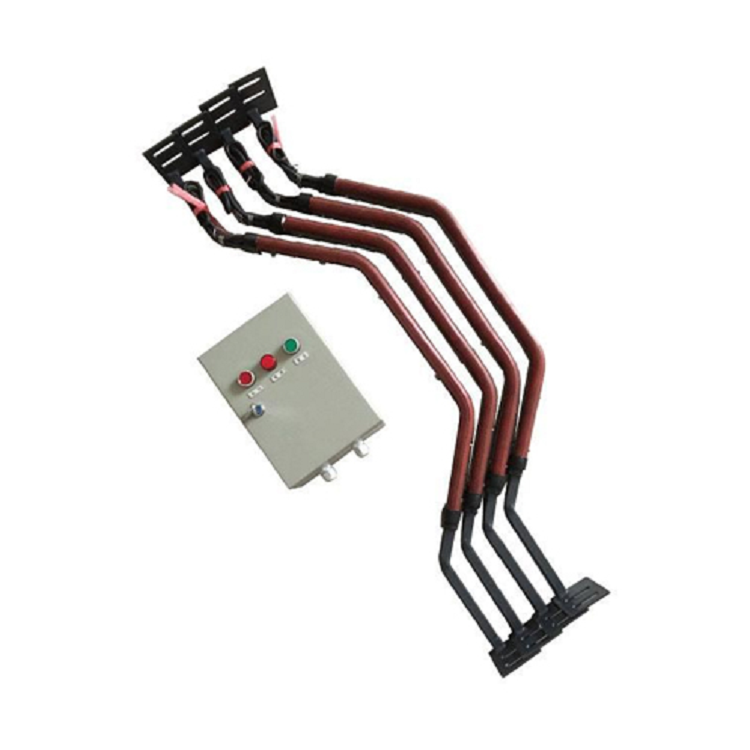

JSB/GDZS-C-Z矿用皮带撕裂保护装置 撕裂开关

JSB/GDZS-C-Z矿用皮带撕裂保护装置

一、概述

在皮带出现由于撕裂、戳穿、交界处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供baojing信号或关掉输送机。

撕裂开关成对安装在皮带两侧，由两段乙烯外套的hangkong钢丝绳连接起来。绳的一端yongjiu固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，昂物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动关发出baojing或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机

JSB/GDZS-C-Z矿用皮带撕裂保护装置

二、特点

1、结构简单、牢固，不需维护。

2、带防腐层的铸铝外壳。

3、重载微型开关触点。

4、作用力只需09kg即可触发开关。

三、技术参数

1、-D型，2个微动开关，

2、壳体防尘、防雨、室内外安装；

3、一常开、一常闭、配用四芯电缆、长15m，线色红兰为常开、黑白为常闭；

4、开关额定值为20A、125,250V或480VAC。

5、开关可根据需要接成常开或常闭形式。

JSB/GDZS-C-Z矿用皮带撕裂保护装置

四、安装与调试

1、撕裂开关设置在受料段胶带下缓冲托辊之间。

2、按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同，若度不够可在支架下加上垫铁或槽钢，测好度后再把支架与支座焊牢。

3、挂上拦索：一端穿过撕裂开关的拉环用索扣锁死，另一端穿过对方撕裂开关支架中间的圆孔待用。

4、安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

5、收紧双方支架中间孔内的拦索然后扣死索扣。

6、拦索的松紧：一般作用在09kg即可触发开关为宜。

7、胶带在荷载下沉时要与缆绳保持5mm-10mm即可。

JSB/GDZS-C-Z矿用皮带撕裂保护装置
