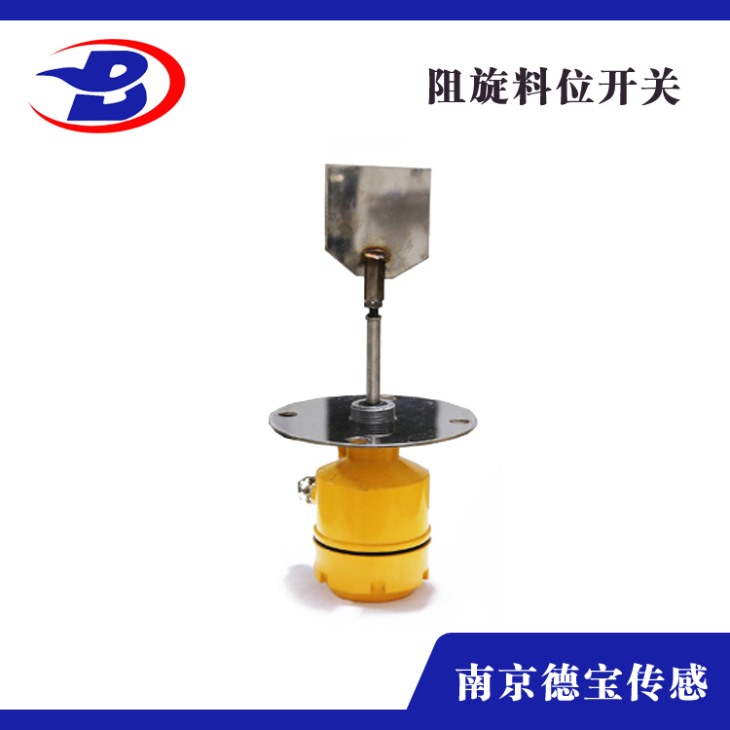

阻旋式料位检测器

阻旋式料位检测器DOB-ZLW

 接近开关厂家介绍阻旋式料位检测器概述：

         本机适用于化学塑胶、制药、饲料、水泥、粮食、面粉、电力、化工粉料等工矿。

  工作原理：

          阻旋式料位控制器之叶片是利用传动轴与离合相接，在未接触物料时，马达保持正常运转，当叶片接触物料时，马达会停止转动，机构会同时输出一点信号而测出料位高度或料仓堵塞信号。

 结构特点：

本机选用铝合金铸造，强度高，重量轻，安装简易。

全封闭性，室内室外都可使用。

独特的油封设计可防止粉尘沿轴渗入。

扭力稳定可靠，且扭力大小可调节。

叶片承受过重负荷时，马达回转机构会自动打滑，确保马达不受损坏。

不必从料仓上整件拆除，即可轻易的检查维修内部零组件。

 技术参数：

电源：220VAC（A型），110VAC（B型），24VAC（C型）50/60Hz；

功率：3W

接点容量：SPDT  5A/250V（AC）

叶片转速：I.R.P.M

绝缘电压：AC 1500V*lminufe

测量扭矩：0.5-1.0Kg/cm

防护等级：IP66/ADC-12

环境温度：标准-20℃ ～ 60℃；高温+720℃

测量介质：粉状或颗粒物料

输出信号：触点输出；常开+常闭

 扭力调整：

         扭力弹簧是用来调整转轴的输出扭力，当被测物比重大时可将弹簧扭过调至强档位置，此时叶片的灵敏度较好；反之，被当被测物比重小时可将弹簧调至愈弱位置，此时叶片的灵敏度较较佳。扭力弹簧请勿随意改变，以免造成误动作。

 安装注意事项：

         为了防止使用仲物料的砸击，侧装时应在检测叶片上方的容器内安装防护板。如果采用加长轴项置垂直安装，则应在轴套外保护套筒（或应使叶片和软轴所处位置不受到物料的直接砸击）。为避免室外环境暴雨渗入，侧装时应使出线口垂直向下并旋紧上盖。

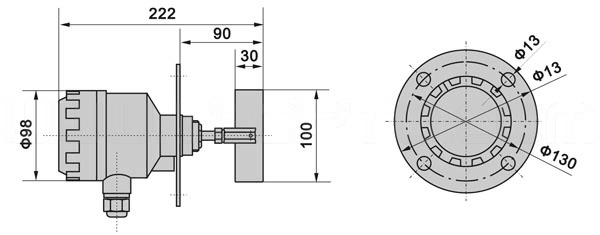

 外型尺寸

单位：mm
