拉绳开关KPTPHLS裙边式给料输送机拉绳开关

工作原理

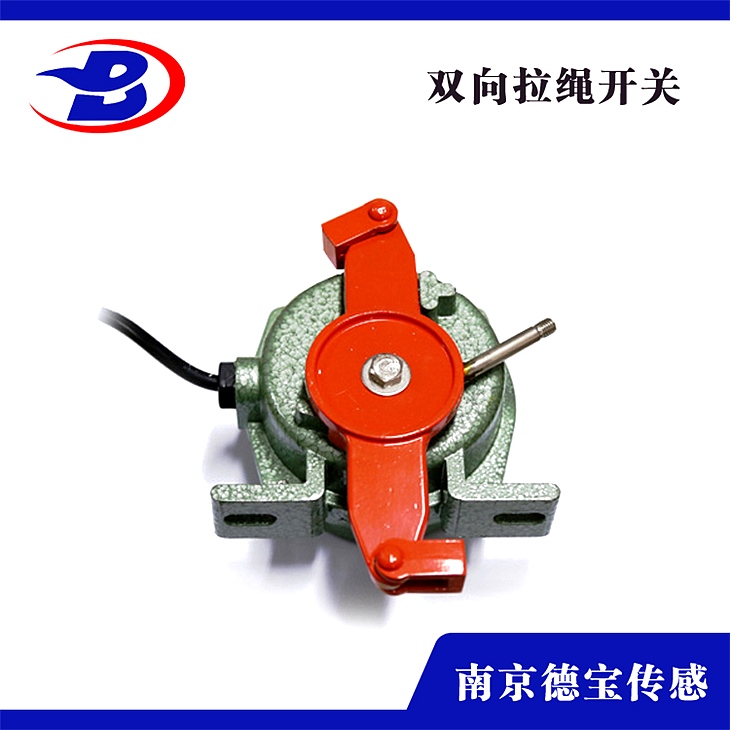

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

装置调整

拉绳开关应装置在保送机两边有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

留意事项

1、先切断总电源，接着要用表测出前线，开关一定是要装在前线的一端。

2、将前线在的中央剪断，有两个接头了，拉线开关也有两个接头 。

3、将前线的两个接头削皮显露金属丝，分别恣意接到开关的两个接头上。

4、在衔接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，能够看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，能够了。

7、然后旋好拉线开关的盖子，避免触电。

适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。

产品特性

巩固的铸铝外壳、静电防腐涂装顺应于恶劣工矿环境装置

防护在恶劣环境也可运用

运用的微动开关和要维护的铜管技术，可手动复位型产品

拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应 不超越30米，两开关间的间隔不超越60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外装置。外表处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域。

技术指标

接点容量：AC380V 3A  10A

缘电压：AC1000V历时1min

运用寿命：10万次

接点方式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90

海拔度：＜2000m

动作角度：15°限角度75°

特性

1、本产品采用铝合金铸造壳体，强度、重量轻；

2、外壳达，可在恶劣环境中工作；

3、机内采用微动开关、触点容量大、动作灵活、牢靠。

装置与接线

1、拉绳开关成对装置在胶带机左右两侧，装置支架与胶带机中间架用螺栓，其位置应于胶带及便于现场运用。两台拉绳开关之间相距50m左右为宜。

2、拉绳采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右装置一个托环，以免钢丝绳绕渡过大，拉绳动作牢靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

3、关于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
