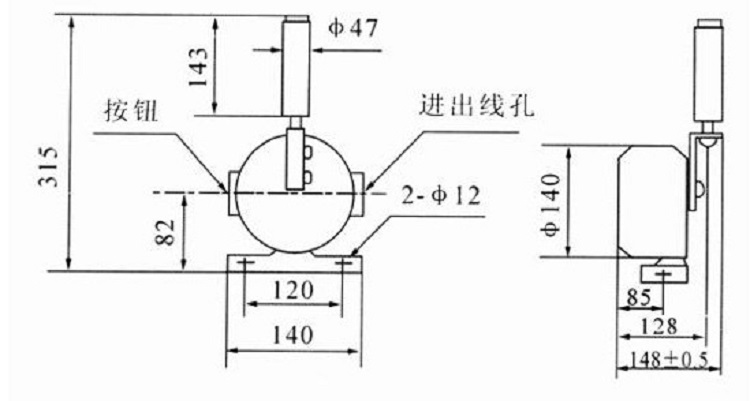

DOB WY/L-B800-1.0-S 跑偏开关皮带机保护装置

跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

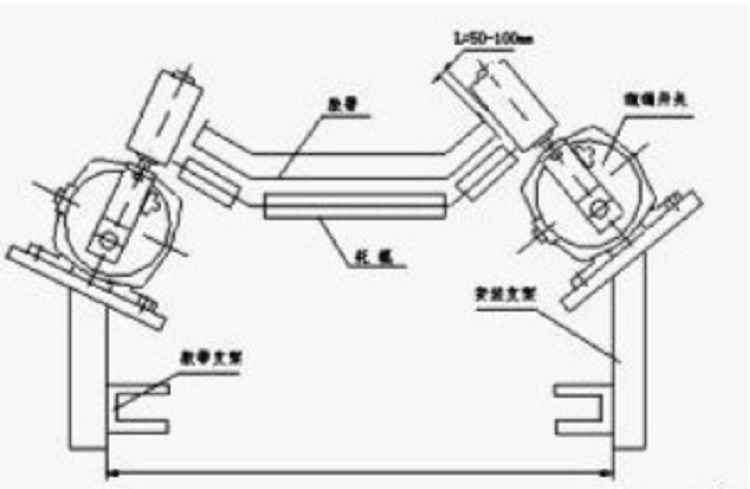

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架连接，跑偏开关与跑偏开关支架用螺栓固定。
