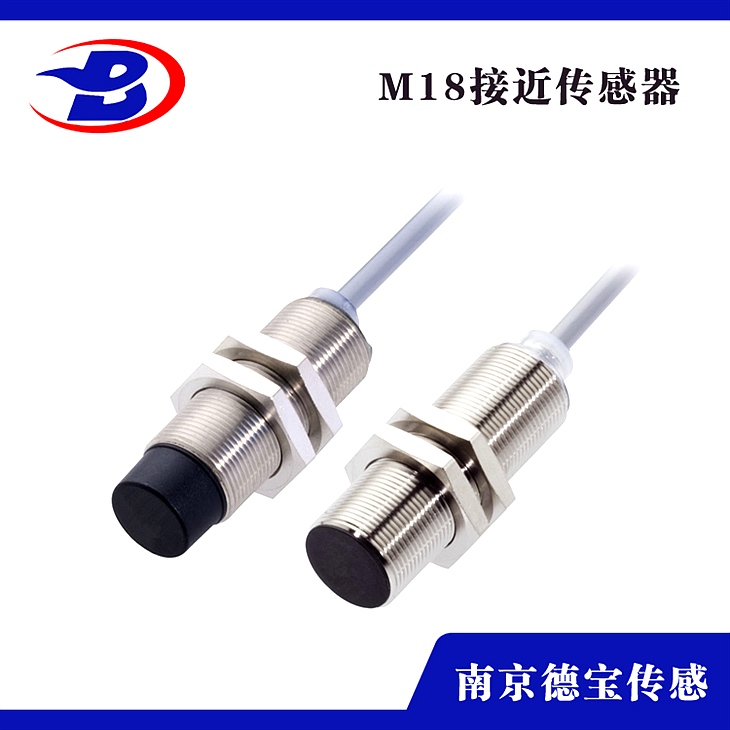

DOB-CQB/L-G-K2二线常开U:AC20-250V接近开关

DOB-CQB/L-G-K2二线常开U:AC20-250V接近开关

一、接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，选用时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书体接线。

DOB-CQB/L-G-K2二线常开U:AC20-250V接近开关

二、构造方式

接近开关按其外型外形可分为圆柱型、方型、沟型、穿孔（贯穿）型和别离型。园柱型比如型装置便当，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测经过槽内的物体，贯穿型在我国很少，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测安装等。

DOB-CQB/L-G-K2二线常开U:AC20-250V接近开关

三、产品特性

1、放大电路一体式设计,

2、可在150℃的恶劣环境中应用,

3、运用寿命长、牢靠性,

4、浪涌,过载,逆性维护功用,

5、可在水中应用

6、装置方式:埋入式,非埋入式,

7、检测间隔:2m,4mm,

8、输出方式:NPN/PNPNO/NC,

9、电源电压:10-30VDC,

10、外形规格:M30*1*51mm,

11、环境温度:-25…150℃

12、外壳资料:镍铜合金

13、衔接方式:2m硅胶电缆
