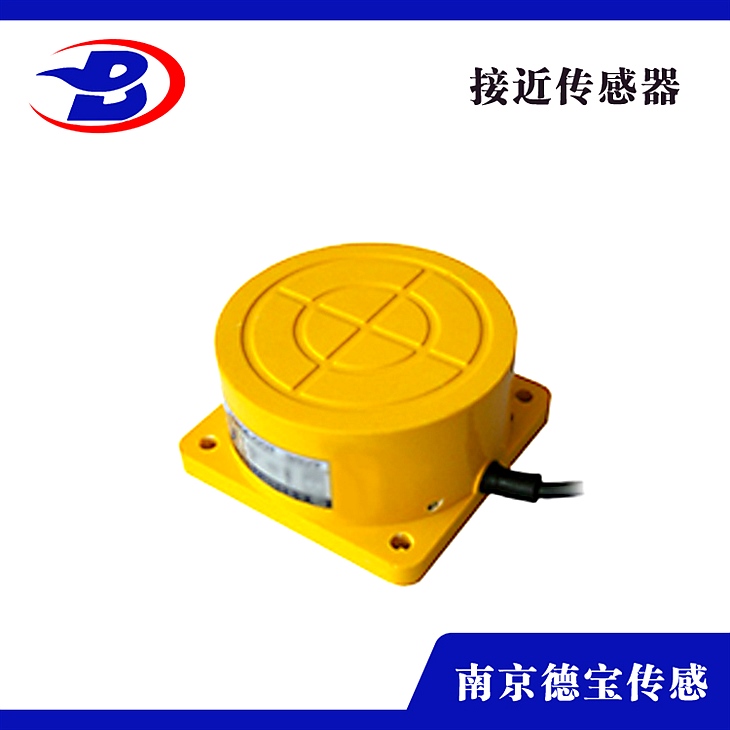

DOB-CXKG/L-30KH2磁感应式位置控制开关

DOB-CXKG/L-30KH2磁感应式位置控制开关

　磁感应式位置控制开关CXKG-30KH2,磁性开关用于检测固定在被测物体上的永磁体，感知位置接近情况。当被测永磁体或物体接近到开启恳求距离（可定），输出开关信号或者指示灯亮，由于采用非接触式检测，具有高速、短命，高可靠性；在潮湿腐蚀性环境中，或有可燃（爆）气体中，都能稳定工作的特征.

　　位置控制开关CXKG-30KH2应用磁场中止控制就是用以限定机械设备的运动极限位置的电气开关，是由静件磁性开关和动件控制磁钢组成，采用磁感应原理，使内部开关动作，抵达接点通断的目的，完成对外电路的控制，（ 开关接点并经特殊功率放大、增大开关容量，勿需单独给电源），完好抑制了机械碰撞开关存在的接触不良，易损坏等特性。

　　、技术指标

　　4、开关与控制磁钢有效距离：≥30mm

　　5、开关与磁钢大相对运动速度：15M/S

　　6、开关可靠动作次数 100000

　　磁性开关CXKG-30KH2自动化技术展开中的一种开关，本开关抗干扰才干强，适用于煤矿井下无瓦斯、煤尘恶劣风险场所运用，作为井筒提升机减速点，限位停车、过卷维护开关、装卸载闸门、风门控制及巷道运输、矿车计数，推车机，播台还被应用于矿山、机械、轻工、冶金、化工、纺织及科研等部门

产品的特性

1、作用距离：a.电磁铁作用距离120mm；b.永磁铁作用距离150mm。

2、带负载才干强：可直接带3A负载，而无需加中间继电器过渡。可靠、便当。

3、灵敏度高，反响速度快：响应时间小于2.5ms。

4、能在极恶劣环境工作

5、可靠：只需在开关左近无强磁场，同时按产品技术说明书恳求安装，就能确保开关50 万次没有误动作。

6、磁接近开关的工作特性：是靠磁感应动作的非接触开关，从根本上处置了因接触而产生误动作的问题。

7、应用：主要应用于焦炉设备、翻车机设备钢铁设备。

类型分类

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

4、高温型：适宜环境温度为-20℃~+180℃。

5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。

技术性能指标

1. 动作距离：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

9. 开关电流：0.8A

10. 开关电压：DC350V AC300V

11. 接触电阻：小于0.1Ω

12. 重量：磁体3.6kg 触头0.6kg

13. 用JZ7-44作负荷，寿命500000次
