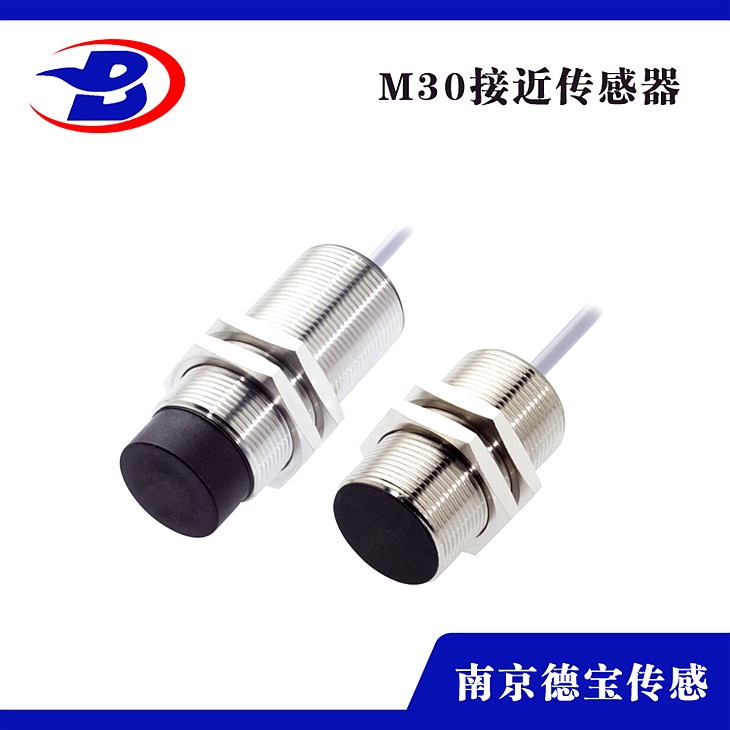

锅流式接近开关DOB-GF-M3016/L-CM375 直流电压10-30VDC三线PNP

锅流式接近开关DOB-GF-M3016/L-CM375 直流电压10-30VDC三线PNP

原理阐明

当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为U=Kk·I·B/d。其中K为霍尔系数，I为薄片中经过的电流，B为外加磁场（洛伦兹力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵活度上下与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的根底上，应用集成封装和组装工艺制造而成，它可便当的把磁输入信号转换成实践应用中的电xin号，同时又具备工业场所实践应用易操作和牢靠性的请求。

霍尔开关的输入端是以磁感应强度B 来表征的，当B值到达一定的水平（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端普通采用晶体管输出，和接近开关相似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分

参数

1、电源电压：直流：0-30VDC；
2、纯阻负载：≤200mA 、理性负载：≤100mA
3、输出压降：直流≤2V、交流：≤10VAC
4、漏 电 流：≤0.5 mA
5、缘阻抗：DC500V　≥100MΩ
6、缘强度：AC1000V 1分钟
7、环境温度：-20—70 度。
8、输出方式：NPN、PNP、常开、或常闭、直流三线制
9、外形构造：方形构造，
10、感应资料：磁性资料
11、感应间隔：≤ 10mm
12、响应频率：≤600HZ

分类

1、单霍尔效应开关（数字输出）

单霍尔效应开关有磁性工作阈值 (Bop)。假如霍尔单元接受的磁通密度大于工作阈值，那么输出晶体管将开启；当磁通密度降于工作阈值 (Brp) 时，晶体管会关闭。滞后 (Bhys) 是两个阈值 (Bop-Brp) 之间的差额。即便存在外部机械振动及电气噪音，此内置滞后页可完成输出的净切换。单霍尔效应的数字输出可顺应各种逻辑系统。这些器件十分与简单的磁棒或磁杆一同运用。单性霍尔开关它的正背面会各一个磁感应才会有作用，在体应用当中应该留意磁铁的磁的装置，反了会形成单性不感应输出。

2、双霍尔效应开关（数字输出）

双性霍尔体又分双性不带锁存型霍尔开关和双性锁存型霍尔开关。

双霍尔效应开关通常在南磁场强度足够的状况下翻开，并在北磁场强度足够的状况下关闭，但假如磁场被移除，则是随机输出，有可能是翻开，也有可能是关闭。双锁存型霍尔效应开关通常在南磁场强度足够的状况下翻开，并在北磁场强度足够的状况下关闭，但假如磁场被移除，不会更改输出状态。这些霍尔效应开关可运用南北交变磁场、多环磁铁停止磁驱动。

3、双锁存型霍尔效应开关（数字输出）

当置于n（或s）时开启，磁场移除后继续坚持开启；而只要当置于s（或n）时才会关闭，磁场移除后继续坚持其开启或关闭状态，直到下次磁场改动。这种坚持上次状态的特性即锁存特性，这品种型的霍尔效益开关即双锁存型霍尔效应开关。

4、全霍尔效应开关（数字输出）

与qita霍尔效应开关不同，只需存在强度足够大的北或南磁场，这些器件能翻开；而在没有磁场的时分，输出会关闭。
