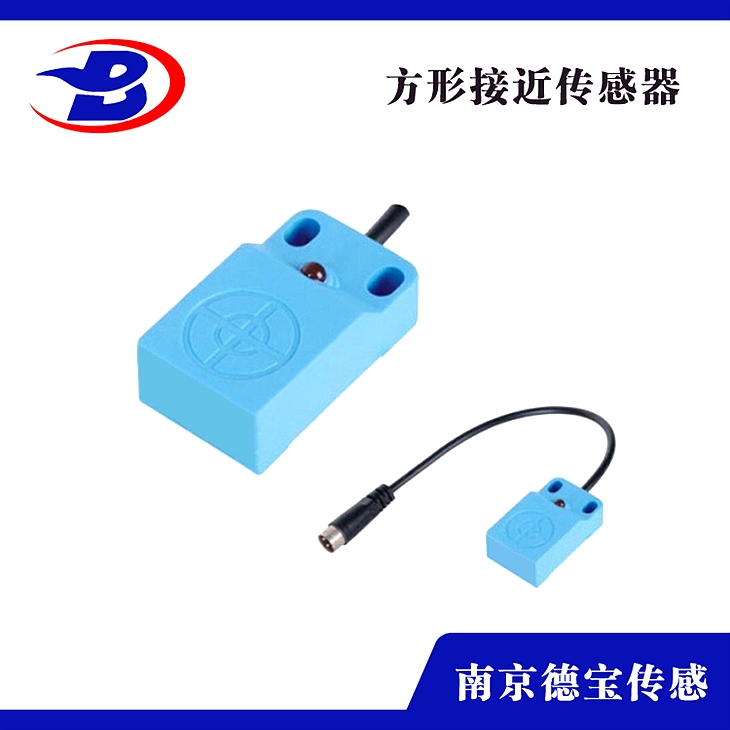

DOB-HBT/L-C430LCX接近开关方形安装

DOB-HBT/L-C430LCX接近开关方形装置

工作原理

1、当有物体移向，并接近到一定间隔时，位移传感器才有“感知”，开关才会动作。通常把这个间隔叫“检出间隔”。但不同的检出间隔也不同。

2、有时被检检验物体是按一定的时间距离，一个接一个地移向，又一个一个地分开，这样不时地反复。

3、对检测对象的响应才能是不同的。这种响应特性被称为“响应频率”。

构造方式

1、按其外型外形可分为圆柱型、方型、沟型、穿孔（贯穿）型和别离型。

2、圆柱型比如型装置便当，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测经过槽内的物体。

3、可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测安装等。

专长

1、由于能以非接触方式停止检测，所以不会磨损和损伤检测对象物。

2、由于采用无接点输出方式，因而寿命延长（磁力式除外）采用半导体输出，对接点的寿命无影响。

3、与光检测方式不同，合适在水和油等环境下运用，而且检测时简直不受检测对象的污渍和油、水等的影响。

4、与接触式开关相比，可完成高速响应

5、能对应的温度范围

6、不受检测物体颜色的影响对检测对象的物理性质变化停止检测，所以简直不受外表颜色等的影响

7、与接触式不同，会受四周温度的影响、四周物体、同类传感器的影响包括感应型、静电容量型在内，传感器之间互相影响。因而，关于传感器的设置，需求思索互相干扰。此外，在感应型中，需求思索四周金属的影响，而在静电容量型中则需思索四周物体的影响。

根本原理

1、经过外部磁场影响，检测在导体外表产生的涡电流惹起的磁性损耗。

2、在检测线圈内使其产生交流磁场，并检测体的金属体产生的涡电流惹起的阻抗变化停止检测的方式。

3、作为另外一种方式，还包括检测频率相位成分的铝检测传感器，和经过工作线圈仅检测阻抗变化成分的全金属传感器。

接线图

1、有两线制和三线制之区别，三线制又分为NPN型和PNP型，它们的接线是不同的。

2、两线制的接线比拟简单，与负载串联后接到电源即可。

3、三线制的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型，应接到电源正端；关于PNP型，则应接到电源0V端。

4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型。千万不要选错了。

6、两线制受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，选用时应予思索。三线制虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7、有的厂商将的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。
