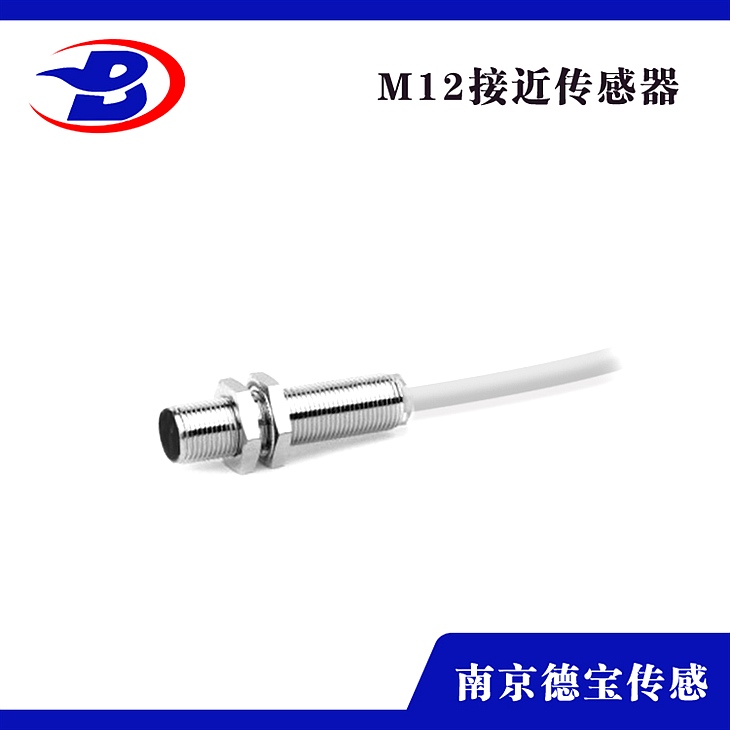

DOB-IB4-M12/L-X2/2M圆形接近开关安装视频

DOB-IB4-M12/L-X2/2M圆形接近开关装置视频

接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书体接线。

DOB-IB4-M12/L-X2/2M圆形接近开关装置视频

1、涡流式接近开关

这种开关有时也叫电感式接近开关。它是应用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发作变化，由此辨认出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必需是导电体。

2、电容式接近开关

这种开关的丈量通常是构成电容器的一个板，而另一个板是开关的外壳。这个外壳在丈量过程中通常是接地或与设备的机壳相衔接。当有物体移向接近开关时，不管它能否为导体，由于它的接近，总要使电容的介电常数发作变化，从而使电容量发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，能够缘的液体或粉状物等。

3、霍尔接近开关

霍尔元件是一种磁敏元件。应用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发作变化，由此辨认左近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必需是磁性物体。

DOB-IB4-M12/L-X2/2M圆形接近开关装置视频

由三大局部组成

振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场，并到达感应间隔时，在金属目的内产生涡流，从而招致振荡衰减，以停振。振荡器振荡及停振的变化被后放大电路处置并转换成开关信号，触发驱动控制器件，从而到达非接触式之检测目的。
