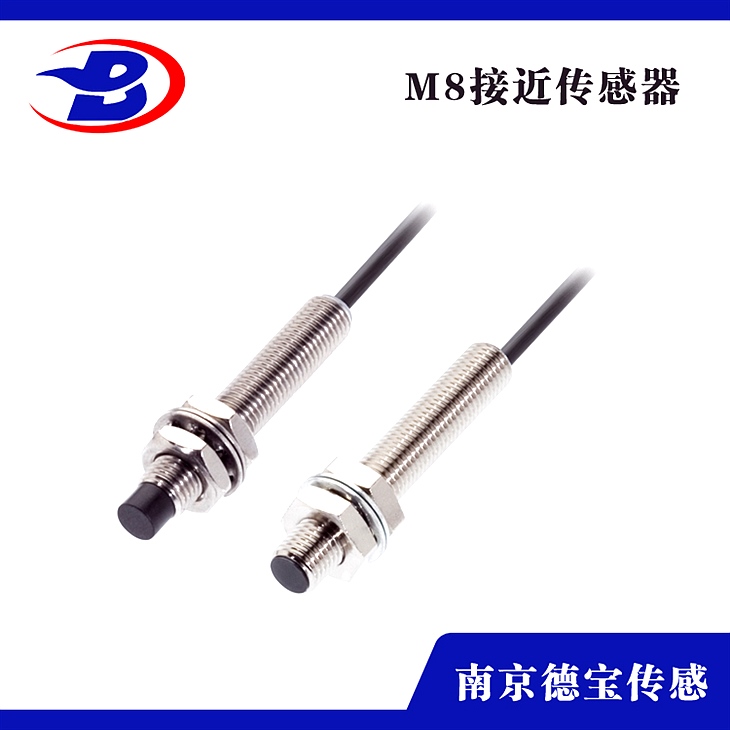

DOB-IM06/L-0B8NS-ZW埋入式三线接近开关

DOB-IM06/L-0B8NS-ZW埋入式三线接近开关

一、产品引见

接近开关是一种无需与运动部件中止机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需求机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作可靠，，频率响应快，应用寿命长，抗干扰才干强等、并具有防水、防震、等特性。产品有电感式、电容式、霍尔式、交、直流型。

二、接近开关分为埋入式和非埋入式

电感式接近开关，按其安装方式的不同，分为可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的就是感应头式平的、非埋入式是感应头有凸出来的。

埋入式区别如下：可以埋入安装，检测面和周围金属可以齐平而不影响接近开关的性能；对检测距离较短。

非埋入式不可以埋入安装，检测面和周围金属不可以齐平，必需留有一定的空间余地，否则将会影响接近开关的性能；相对检测距离较长。

接近开关外围普通有金属螺纹，埋入式的指感应头全包在金属螺纹里；非埋入式是指感应

头会显露金属螺纹。主要是为了满足安装的恳求。假设被检测物体紧贴表面，就可以采用

埋入式；假设别检测物体悬空，可采用非埋入式。

DOB-IM06/L-0B8NS-ZW埋入式三线接近开关

三、主要功用

1、检验距离

检测电梯、升降设备的中止、起动、经过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的中止位置，阀门的开或关位置。

2、尺寸控制

金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。检测物体存在有否检测包装线上有无产品包装箱；检测有无产品零件。

3、转速与速度控制

控制传送带的速度；控制旋转机械的转速；与各种脉冲发作器一同控制转速和转数。

4、计数及控制

检测线shangliu过的产品数；高速旋转轴或盘的转数计量；零部件计数。

5、检测异常

检测瓶盖有无；产品合格与不合格判别；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机风险区baojing；anquan扶梯自动启停。

6、计量控制

产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。

7、识别对象

根据载体上的码识别是与非。

8、信息传送

ASI（总线）衔接设备上各个位置上的传感器在线（50-100米）中的数据往复传送等

四、接线

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的烦扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种情况，请按产品说明书细致接线。
