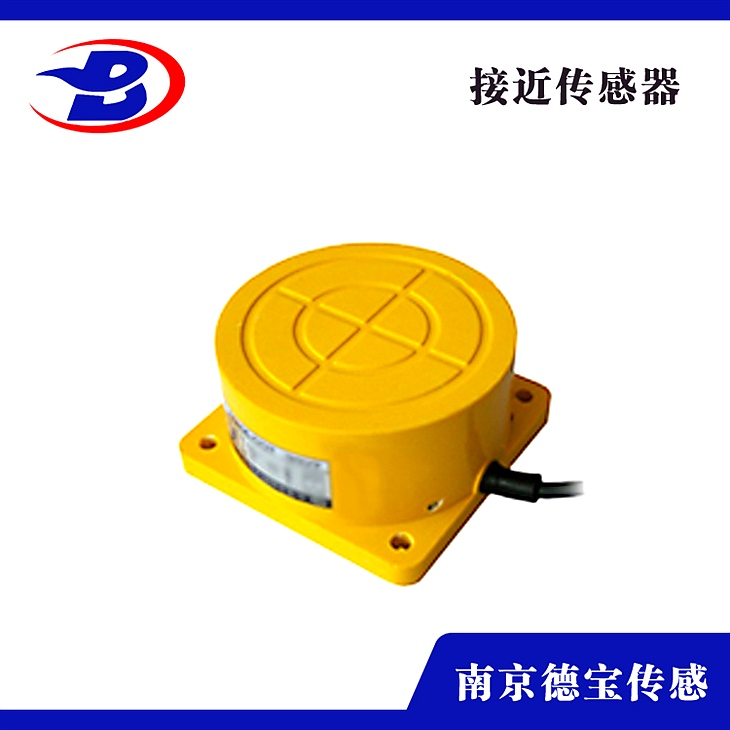

远检测距离防爆接近开关DOB-JFFB/L-D602G
远检测间隔防爆接近开关DOB-JFFB/L-D602G
产品引见:
接近开关是一种无需与运动部件停止机械直接接触而能够操作的位置开关,当物体接近开关的感应面到动作间隔时,不需求机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)安装提供控制指令。
按其外型外形可分为圆柱型、方型、沟型、穿孔(贯穿)型和别离型。园柱型比如装置便当,但其检测特性相同,沟型的检测部位是在槽内侧,用于检测经过槽内的物体,贯穿型在我国很少,而日本则应用较为普遍,可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测安装等。
应用:
高温接近开关因其能,适用于某些请求较高的场所,应用在冶金、机械、矿山、电力、铁路、纺织、造纸、化工、塑料等行业。
典型应用:
1、水泥:回转窑窑头/篦冷机工况监测
2、电厂:锅炉及余热锅炉熄灭监测
3、玻璃:玻璃凝结炉工况监测
4、冶金:高炉/加热炉工况监测
5、石化:各种管式加热炉工况监测
6、渣滓处置:熄灭器及焚化炉工况监测
接线:
1、有两线制和三线制之区别,三线制又分为NPN型和PNP型,它们的接线是不同的。
2、两线制的接线比拟简单,与负载串联后接到电源即可。
3、三线制的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:关于NPN型,应接到电源正端;关于PNP型,则应接到电源0V端。
4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。
5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型。千万不要选错了。
6、两线制受工作条件的控制,导通时开关自身产生一定压降,截止时又有一定的剩余电流流过,选用时应予思索。三线制虽多了一根线,但不受剩余电流之类不利要素的搅扰。
主要功用:
1、检验间隔
检测电梯、升降设备的中止、起动、经过位置;检测车辆的位置,避免两物体相撞检测;检测工作机械的设定位置,挪动机器或部件的极限位置;检测回转体的中止位置,阀门的开或关位置。
2、尺寸控制
金属板冲剪的尺寸控制安装;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。检测物体存在有否检测包装线上有无产品包装箱;检测有无产品零件。
3、转速与速度控制
控制传送带的速度;控制旋转机械的转速;与各种脉冲发作器一同控制转速和转数。
4、计数及控制
检测线shangliu过的产品数;高速旋转轴或盘的转数计量;零部件计数。
5、检测异常
检测瓶盖有无;产品合格与不合格判别;检测包装盒内的金属制品缺乏与否;辨别金属与非金属零件;产品有无标牌检测;起重机风险区baojing;anquan扶梯自动启停。
6、计量控制
产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,程度面控制。
7、辨认对象
依据载体上的码辨认是与非。
8、信息传送
ASI(总线)衔接设备上各个位置上的传感器在线(50-100米)中的数据往复传送等。
相关留意事项:
1、严禁在接通电源的状态下接线,严厉按接线图上的标色接线。
2、开关感应面与被测体之间的间隔应该取额定动作间隔的80]以内,以***开关牢靠工作。 3、接近开关普通不宜串、并联运用,如有需求,倡议用中间继电器串、并联来驱动负载。
4、直流型开关bixu运用直流稳压电源供电,电压纹波小于10](vpp)。
5、二进制开关(不管直流还是交流)bixu先经负载再接至电源,否则将损坏开关。
6、高温接近开关的工作电压不允许超越其标准值。
