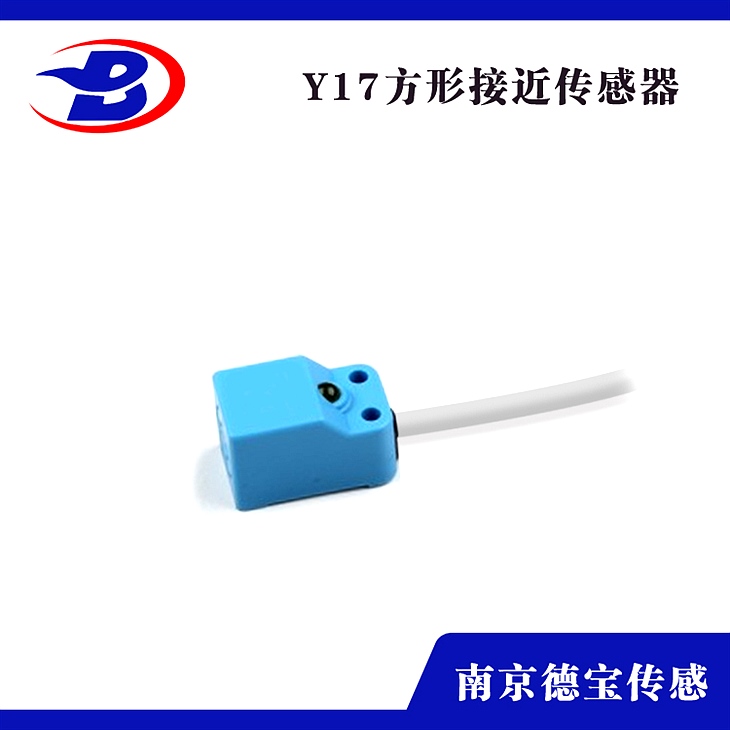

DOB-LJ1B/L-5-Z/B/1/Y方形接近开关

DOB-LJ1B/L-5-Z/B/1/Y方形接近开关

一、产品引见

接近开关是一种无需与运动部件停止机械直接接触而能够操作的位置开关，当物体接近开关的感应面到动作间隔时，不需求机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)安装提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作牢靠，，频率响应快，应用寿命长，抗干扰才能强等、并具有防水、防震、等特性。产品有电感式、电容式、霍尔式、交、直流型。

二、性能特性

在各类开关中，有一种对接近它物件有“感知”才能的元件——位移传感器。应用位移传感器对接近物体的敏感特性到达控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定间隔时，位移传感器才有“感知”，开关才会动作。通常把这个间隔叫“检出间隔”。但不同的接近开关检出间隔也不同。

有时被检检验物体是按一定的时间距离，一个接一个地移向接近开关，又一个一个地分开，这样不时地反复。不同的接近开关，对检测对象的响应才能是不同的。这种响应特性被称为“响应频率”。

三、构造方式

接近开关按其外型外形可分为圆柱型、方型、沟型、穿孔（贯穿）型和别离型。园柱型比如装置便当，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测经过槽内的物体，贯穿型在我国很少，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测安装等。

四、接线

三根线的接线接法：

粽色的是接电源的正极，蓝色的是接电源的负极，黑色的是接负载（信号输出）。

二根线的接线办法（DC或AC)：

棕色线衔接负载的负极，负载的正极线再衔接电源的正极，蓝色的直接衔接电源的负极。

接线办法请参照开关标牌上的接线图来接线，切勿错接反接！

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。
