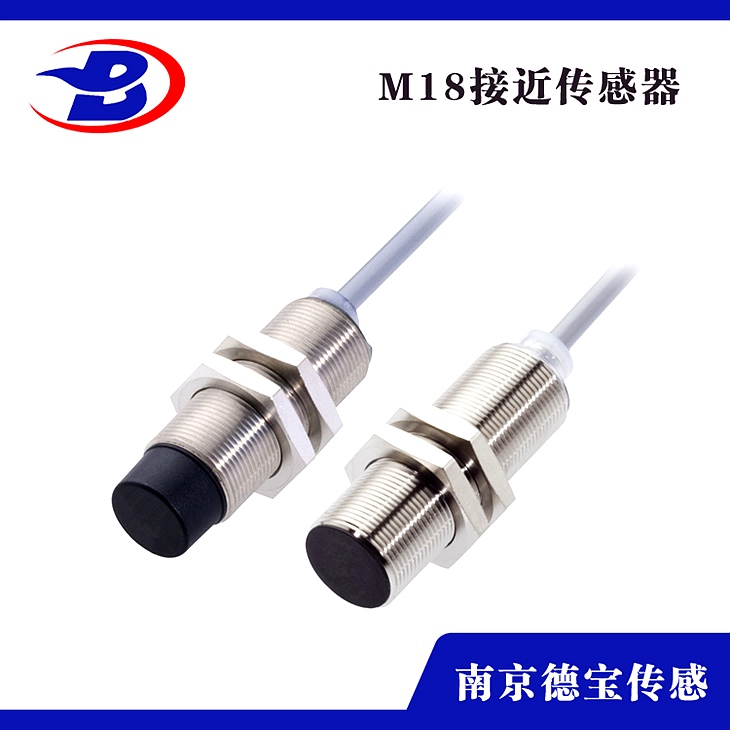

DOB-NI8-M12/L-AP6X-H1141混疑土设备用接近开关

DOB-NI8-M12/L-AP6X-H1141混疑土设备用接近开关

接线图

1、有两线制和三线制之区别，三线制又分为NPN型和PNP型，它们的接线是不同的。

2、两线制的接线比拟简单，与负载串联后接到电源即可。

3、三线制的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型，应接到电源正端；关于PNP型，则应接到电源0V端。

4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型。千万不要选错了。

6、两线制受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，选用时应予思索。三线制虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7、有的厂商将的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。

NPN型：

1、负载接法：负载接在输出端和负极之间。

2、输出电平：当无感应时，输出高电平，感应时，输出低电平。

3、电流方向：负载电流注入开关（灌电流）

PNP型：

1、负载接法：负载接在电源正和输出之间。

2、输出电平：当无感应时，输出低电平，感应时，输出高电平。

3、电流方向：负载电流流出开关（拉电流）

按工作原理能够分为以下几品种型

1、高频振荡型：用以检测各种金属体

2、电容型：用以检测各种导电或不导电的液体或固体

3、光电型：用以检测一切不透光物质

4、超声波型：用以检测不透过超声波的物质

5、电磁感应型：用以检测导磁或不导磁金属
