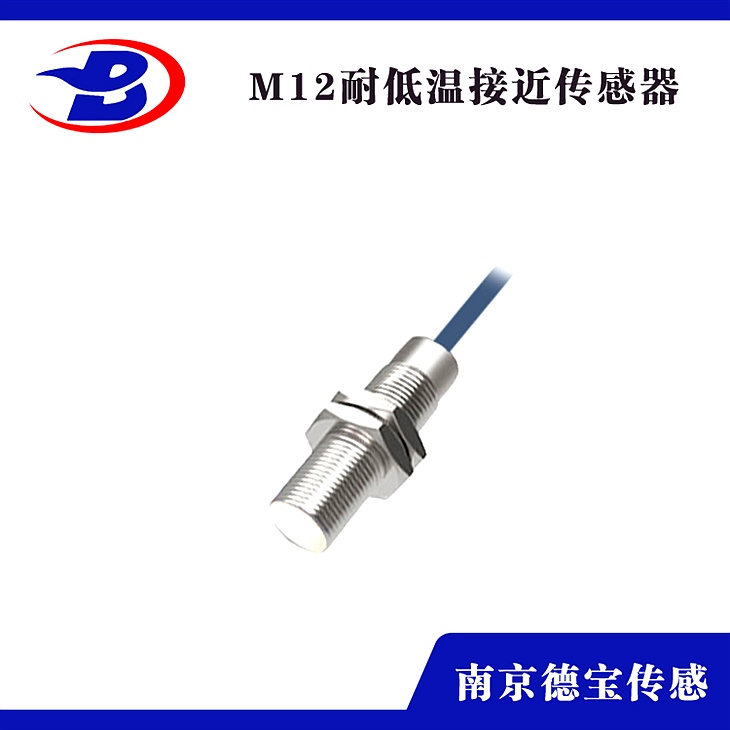

DOB-MR13/L-08X1P01/ES接近开关220V两线制

DOB-MR13/L-08X1P01/ES接近开关220V两线制

简介:

在各类开关中，有一种对接近它物件有“感知”才能的元件——位移传感器。应用位移传感器对接近物体的敏感特性到达控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定间隔时，位移传感器才有“感知”，开关才会动作。通常把这个间隔叫“检出间隔”。但不同的接近开关检出间隔也不同。

有时被检检验物体是按一定的时间距离，一个接一个地移向接近开关，又一个一个地分开，这样不时地反复。不同的接近开关，对检测对象的响应才能是不同的。这种响应特性被称为“响应频率”。

产品特性：

润滑或螺纹式不锈钢圆柱形外壳

反极性维护和短路维护

LED状态指示

M8,M12接插件衔接或端子接线方式

PVC，PUR或硅电缆出线方式

2线，3线，4线直流，交流，NAMUR输出方式以及AS-I总线方式输出

常闭型（NC）与常开（NO）的区别：

一，常开（NO）是平常状态下信号输出线为断开状态，无信号输出，当感应到物体时才闭合，输出信号。

二，常闭（NC）是平常状态下信号输出线为闭合状态，持续信号输出，当感应到物体时才断开，关闭信号。

接线阐明：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰，工作更为牢靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。
