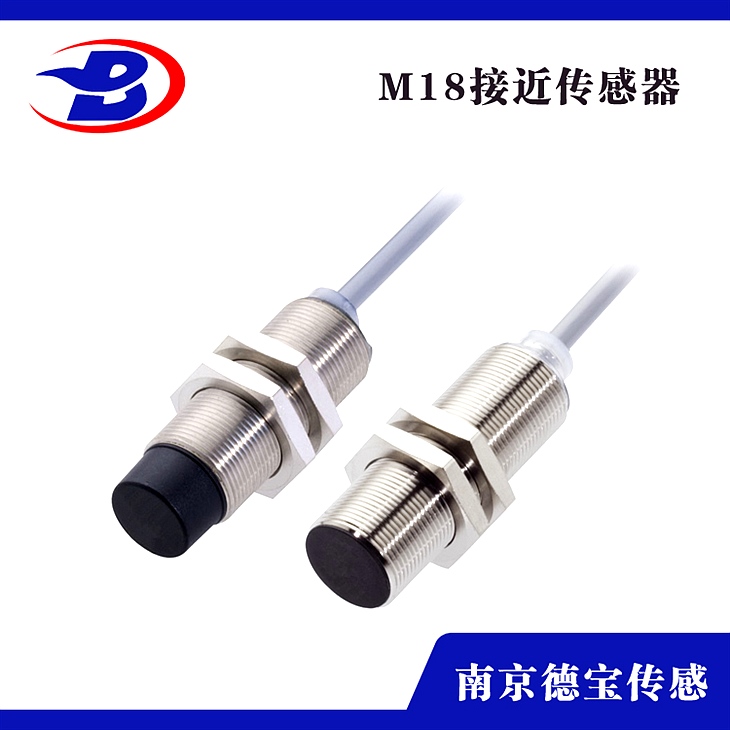

电感式接近传感器DOB-SAT8/L-1BXSJ18-1E802/4D

电感式接近传感器DOB-SAT8/L-1BXSJ18-1E802/4D

技术参数

M12 M18 M18 M30 M30

检测间隔 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %

应差间隔 检测间隔的15%以下

检测物体 金属

规范检测物体 金属12×12×1mm 金属18×18×1mm

金属45×45×1mm

金属30×30×1mm

金属70×70×1mm

频率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

电源电压 DC12～24V脉动 10%以下（DC10～30V）

接线图

1、有两线制和三线制之区别，三线制又分为NPN型和PNP型，它们的接线是不同的。

2、两线制的接线比拟简单，与负载串联后接到电源即可。

3、三线制的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型，应接到电源正端；关于PNP型，则应接到电源0V端。

4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型。千万不要选错了。

6、两线制受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，选用时应予思索。三线制虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7、有的厂商将的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。
