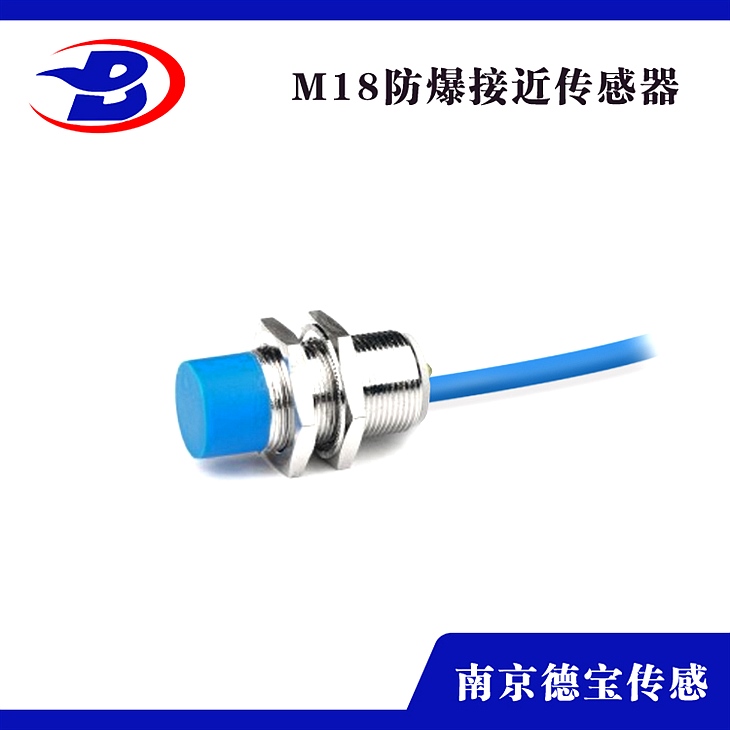

DOB-YD-D/L-C25L直流防水防爆接近开关

DOB-YD-D/L-C25L直流防水防爆接近开关

接近开关分为埋入式和非埋入式:

电感式接近开关，按其装置方式的不同，分为可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的就是感应头式平的、非埋入式是感应头有凸出来的。

埋入式区别如下：能够埋入装置，检测面和四周金属能够齐平而不影响接近开关的性能；对检测间隔较短。

非埋入式不能够埋入装置，检测面和四周金属不能够齐平，必需留有一定的空间余地，否则将会影响接近开关的性能；相对检测间隔较长。

接近开关外围普通有金属螺纹，埋入式的指感应头全包在金属螺纹里；非埋入式是指感应

头会显露金属螺纹。主要是为了满足装置的请求。假如被检测物体紧贴外表，就能够采用

埋入式；假如别检测物体悬空，可采用非埋入式。

工作原理：

原理是由LC高频振荡器和放大处置电路，当金属物体接近振荡会产生涡传播感器，接近传感器的振荡衰减，内部电路的参数发作变化，从而肯定存在或没有金属物体接近，进而控制开关。

主要功用：

1、检验间隔

检测电梯、升降设备的中止、起动、经过位置；检测车辆的位置，避免两物体相撞检测；检测工作机械的设定位置，挪动机器或部件的极限位置；检测回转体的中止位置，阀门的开或关位置。

2、尺寸控制

金属板冲剪的尺寸控制安装；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。检测物体存在有否检测包装线上有无产品包装箱；检测有无产品零件。

3、转速与速度控制

控制传送带的速度；控制旋转机械的转速；与各种脉冲发作器一同控制转速和转数。

4、计数及控制

检测线shangliu过的产品数；高速旋转轴或盘的转数计量；零部件计数。

5、检测异常

检测瓶盖有无；产品合格与不合格判别；检测包装盒内的金属制品缺乏与否；辨别金属与非金属零件；产品有无标牌检测；起重机风险区baojing；anquan扶梯自动启停。

6、计量控制

产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，程度面控制。

7、辨认对象

依据载体上的码辨认是与非。

8、信息传送

ASI（总线）衔接设备上各个位置上的传感器在线（50-100米）中的数据往复传送等

接线：

1、两线制

两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

由于接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。假如是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。假如是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。
