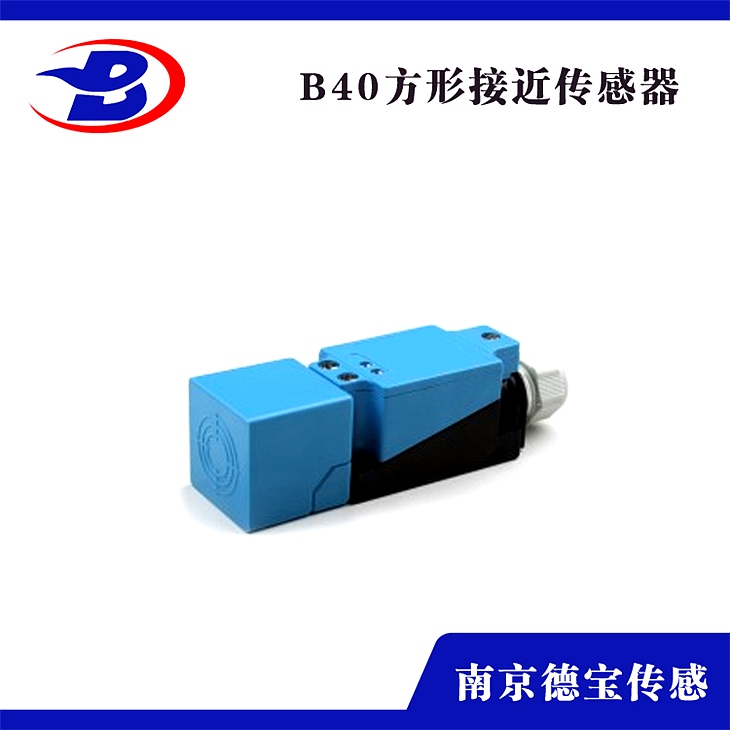

NCB40-FP-A2-T-P1三线制常开接近开关

NCB40-FP-A2-T-P1三线制常开接近开关

产品说明：

接近开关是指能在温下工作的一种接近开关。利用位移传感器对接近物体的mingan特性达到控制开关通或断的目的的开关叫接近开关。

其原理是接近开关感应面后面的振动线圈产生一交变电磁场，任何导电的材质进入到该磁场都将从振荡电路中吸收nengliang而产生涡流，然后振荡器的衰减在输出放大器中被转换成一开关信号。基于该功能原理，的金属都能被探测，不管是不是在移动。温感应开关由于频磁场不受温度和被探测物体内部的磁性影响，所以不受传感器的操作环境因素的影响。

NCB40-FP-A2-T-P1三线制常开接近开关

性能特征:

1、扭矩范围为了避免安装时损坏接近开关，不要超过给定的拧紧扭矩。不锈钢螺纹m5=2nm m8=10nm m12=20nm m18=55nm m30=200nm

2、感应区/感应面感应区是在感应面前面的区域，在感应区中，接近开关对靠近的金属部件起反应，即改变输出状态。

3、额定感应范围（sn）：在金属部件靠近接近开关感应面时，产生开关量输出状态变化的这段距离即为额定感应范围。

4、重复性：在条件下两个测量的重复度。测量值中的差异应小于10]。

5、输出功能：闭合触点（no）：物体在感应区内-开关输出断开触点（nc）：物体在感应区内-开关抑制

6、led显示设备的环境温度达+130°c时会有一个led状态.当led灯不再亮时，说明温度已经达到*。通过这个过程，可以保护设备不受损坏。

7、启动延时时间：接近开关接通电源的瞬间到其准备完毕且输出正常信号的时间间隔（在ms毫秒范围内）。

8、修正因数：如果使用不同于钢（1.0037）的材质，修正因数规定了检测距离的变化。该修正因数取决于被探测物材质的类型，特性（内部结构），尺寸和和几何形状。

9、典型修正因数:st:1 v2a:约.0.6 ms:约.0.3 ms:约.0.2铜:约.0.15全钢传感器修正因数:v2a:0.5 ms:约.0.1铝,为了建立不同于st37材料的近似感应范围，bixu将st37的感应范围乘以相应的修正因数。

10、反性保护：如果连接端子接反了，一个内置的保护可防止接近开关被损坏。

11、短路保护：倘若电流过载，有一个内置保护可防止接近开关被损坏。

12、开关点漂移：开关点由于环境的变化而改变。

使用说明：

1、严禁在接通电源的状态下接线，严格按接线图上的标色接线。

2、开关感应面与被测体之间的距离应该取额定动作距离的80]以内，以开关可靠工作。3、接近开关一般不宜串、并联使用，如有需要，建议用中间继电器串、并联来驱动负载。

4、直流型开关bixu使用直流稳压电源供电，电压纹波小于10]（vpp）。

5、二进制开关（不论直流还是交流）bixu先经负载再接电源，否则将损坏开关。

6、温接近开关的工作电压不允许超过其规范值。

选型检测：

1、选型

对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近开关，以使其在系统中有的性能jiage比，为此在选型中应遵循以下原则：

1.1.当检测体为金属材料时，应选用频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测灵敏。对铝、黄铜和不锈钢类检测体，其检测灵敏度。

1.2.当检测体为非金属材料时，如;木材、纸张、塑料、玻璃和水等，应选用电容型接近开关。

1.3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或chaoshengbo型接近开关。

1.4.对于检测体为金属时，若检测灵敏度要求不时，可选用jiege廉的磁性接近开关或霍尔式接近开关。

2、检测

2.1.动作距离测定;当动作片由正面靠近接近开关的感应面时，使接近开关动作的距离为接近开关的大动作距离，测得的数据应在产品的参数范围内。

2.2.释放距离的测定;当动作片由正面离开接近开关的感应面，开关由动作转为释放时，测定动作片离开感应面的大距离。

2.3.回差H的测定;大动作距离和释放距离之差的jue对值。

2.4.动作频率测定;用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的距离，约为开关动作距离的之80左右，转动圆盘，依次使动作片靠近接近开关，在圆盘主轴上装有测速装置，开关输出信号经zhengxing，接数字频率计。此时启动电机，逐步提转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。

2.5.重复度测定;将动作片固定在量上，由开关动作距离的这120以外，从开关感应面正面靠近开关的动作区，运动速度控制在0.1mm/s上。当开关动作时，读出量上的读数，然后退出动作区，使开关断开。如此重复10次，后计算10次测量值的大值和小值与10次平均值之差，差值大者为重复度误差.
