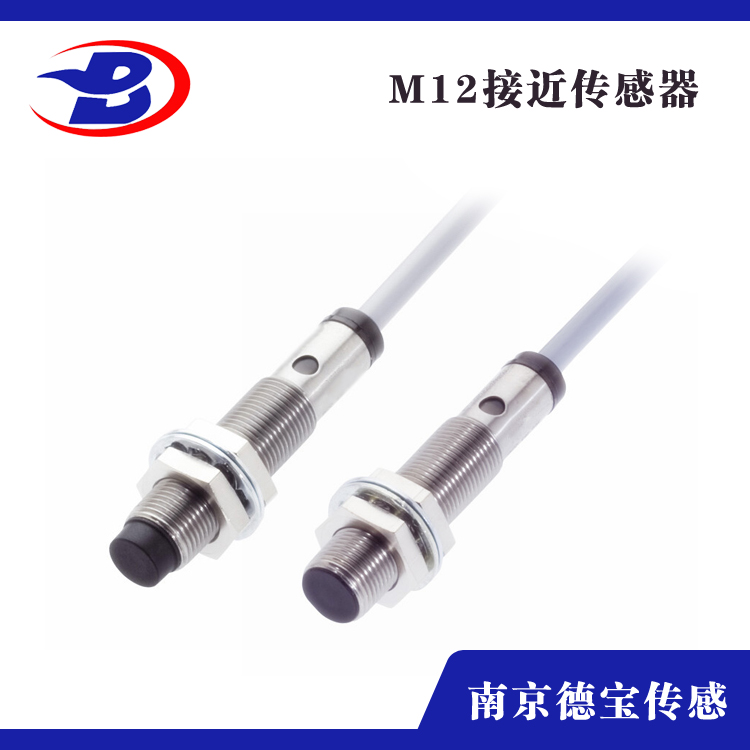

IM12-04NPO-KW三线非埋入式接近开关

IM12-04NPO-KW三线非埋入式接近开关

产品特性:

光滑或螺纹式不锈钢圆柱形外壳

反极性保护和短路保护

LED状态指示

M8,M12接插件连接或端子接线方式

PVC，PUR或硅电缆出线方式

2线，3线，4线直流，交流，NAMUR输出方式以及AS-I总线方式输出

接近开关分为埋入式和非埋入式:

电感式接近开关，按其安装方式的不同，分为可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的就是感应头式平的、非埋入式是感应头有凸出来的。

埋入式区别如下：可以埋入安装，检测面和周围金属可以齐平而不影响接近开关的性能；对检测距离较短。

非埋入式不可以埋入安装，检测面和周围金属不可以齐平，必须留有一定的空间余地，否则将会影响接近开关的性能；相对检测距离较长。

接近开关外围一般有金属螺纹，埋入式的指感应头全包在金属螺纹里；非埋入式是指感应

头会露出金属螺纹。主要是为了满足安装的要求。如果被检测物体紧贴表面，就可以采用

埋入式；如果别检测物体悬空，可采用非埋入式。

主要功能：

1、检验距离

检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置。

2、尺寸控制

金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。检测物体存在有否检测生产包装线上有无产品包装箱；检测有无产品零件。

3、转速与速度控制

控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。

4、计数及控制

检测生产线shangliu过的产品数；高速旋转轴或盘的转数计量；零部件计数。

5、检测异常

检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机危险区baojing；anquan扶梯自动启停。

6、计量控制

产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。

7、识别对象

根据载体上的码识别是与非。

8、信息传送

ASI（总线）连接设备上各个位置上的传感器在生产线（50-100米）中的数据往返传送等。

接线：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
