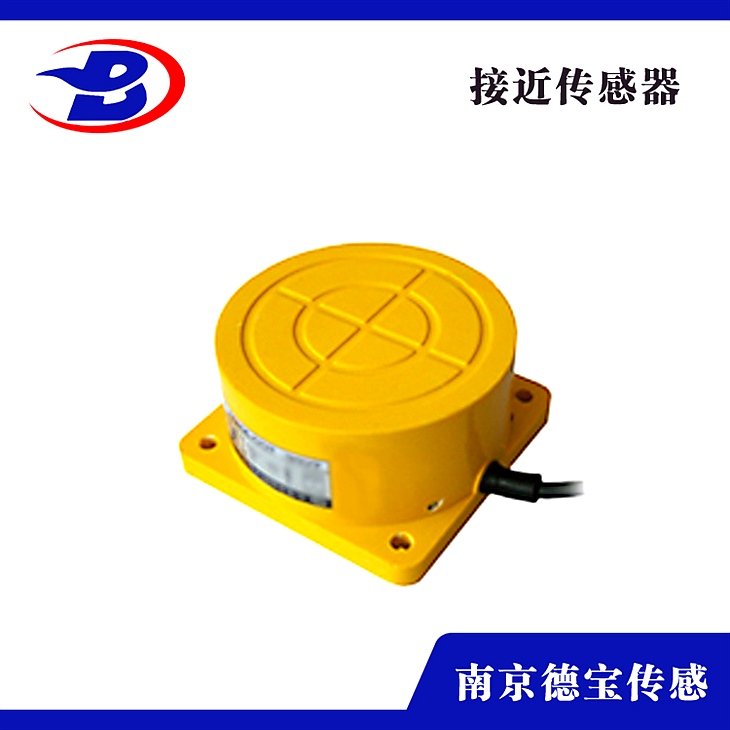

LJE210-40120GH直流通用二线常闭接近开关

产品详情

接线图

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。

LJE210-40120GH直流通用二线常闭接近开关

技术参数

1、本体材质：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z开关电压：100 VDC

5、开关电流：0.5

6、负载电流：1.0A

7、接蚀电阻：100 mΩ

8、缘电阻：108Ω

9、释放时间：0.1 ms Max

10、感应时间：0.4 ms Max

LJE210-40120GH直流通用二线常闭接近开关

主要功能

1.检验距离

检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的限位置；检测回转体的停止位置，阀门的开或关位置。

2.尺寸控制

金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物度；检测物品的长、宽、和体积。

3.检测物体存在有否

检测包装线上有无产品包装箱；检测有无产品零件。

4.转速与速度控制

控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。

5.计数及控制
