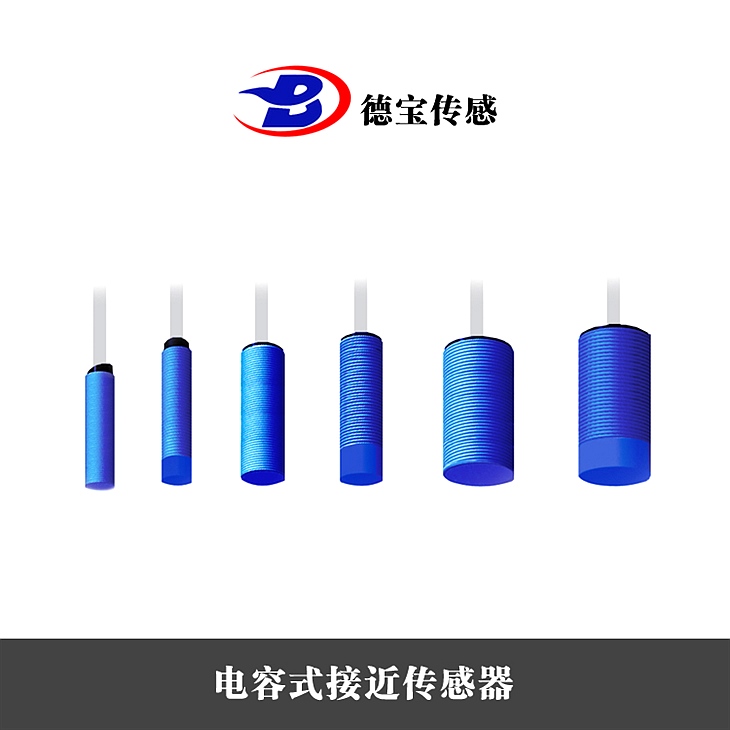

DOB-EH20-08BAO-ZW交流20-250V电容式接近开关

DOB-EH20-08BAO-ZW交流20-250V电容式接近开关

简介：

接近开关是一种无需与运动部件中止机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需求机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作可靠，频率响应快，应用寿命长，抗干扰才干强等、并具有防水、防震等特性。产品有电感式、电容式、霍尔式、交、直流型。

开关功用：

电容式传感器的感应面同两个同心布置的金属电极组成，这两个电极相当于一个非线绕电容器的电极。电极的表面a和b衔接到一个高频振荡器的反响支路中，对该振荡器的调理要使得它在表面自由时不发作振荡。

当物体接近传感器的有效表面时，它就进入了电极表面前面的电场，并惹起耦合电容发作改动。振荡器开端发作振荡，振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种具有开关量输出的位置传感器，它的丈量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都可以检测，包括导体、半导体、绝缘体，致使可以用于检测液体和粉末状物料。关于非金属物体，动作距离决议于材质的介电常数，材料的介电常数越大，可获得的动作距离越大。

结构：

电容式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场，并抵达感应距离时，在金属目的内产生涡流，从而招致振荡衰减，致使停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号，触发驱动控制器件，从而抵达非接触式之检测目的。

接线：

1、两线制

两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

接近开关三线制接线，由于接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。假定是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。假定是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

工作原理：

原理就是当电源接通时，RC振荡器不震荡，当一目的朝着电容器的电极靠近时，电容器的容量增加，振荡器开端震荡，经过后极电路的处置，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电极构成，很像“翻开的”电容器电极，这两个电极构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。
