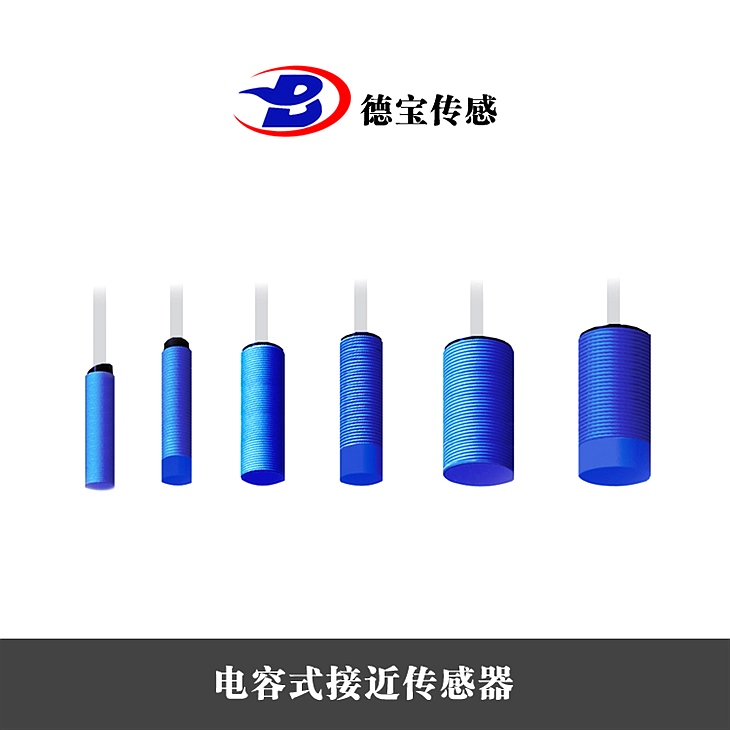

DOB-FKC1810/L-P电容式接近开关220V

DOB-FKC1810/L-P电容式接近开关220V

开关功用:

电容式传感器的感应面同两个同心布置的金属电组成，这两个电相当于一个非线绕电容器的电。电的外表a和b衔接到一个频振荡器的反应支路中，对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时，它进入了电外表前面的电场，并惹起耦合电容发作改动。振荡器开端发作振荡，振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种有开关量输出的位置传感器，它的丈量头通常是构成电容器的一个板，而另一个板是物体的自身，当物体移向接近开关时，物体和接近开关的介电常数发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测，包括导体、半导体、缘体，以至能够用于检测液体和粉末状物料。关于非金属物体，动作间隔决议于材质的介电常数，资料的介电常数越大，可取得的动作间隔越大。

工作原理：

当电源接通时，RC振荡器不震荡，当一目的朝着电容器的电极靠近时，电容器的容量增加，振荡器开端震荡，经过后极电路的处置，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电极构成，很像“翻开的”电容器电极，这两个电极构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。

主要用处：

接近开关在技术以及工业中都有的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在防盗方面，如材料档案、财会、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗安装。在丈量技术中，如长度，位置的丈量；在控制技术中，如位移、速度、加速度的丈量和控制，也都运用着大量的接近开关。

接线：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰，工作更为牢靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。
