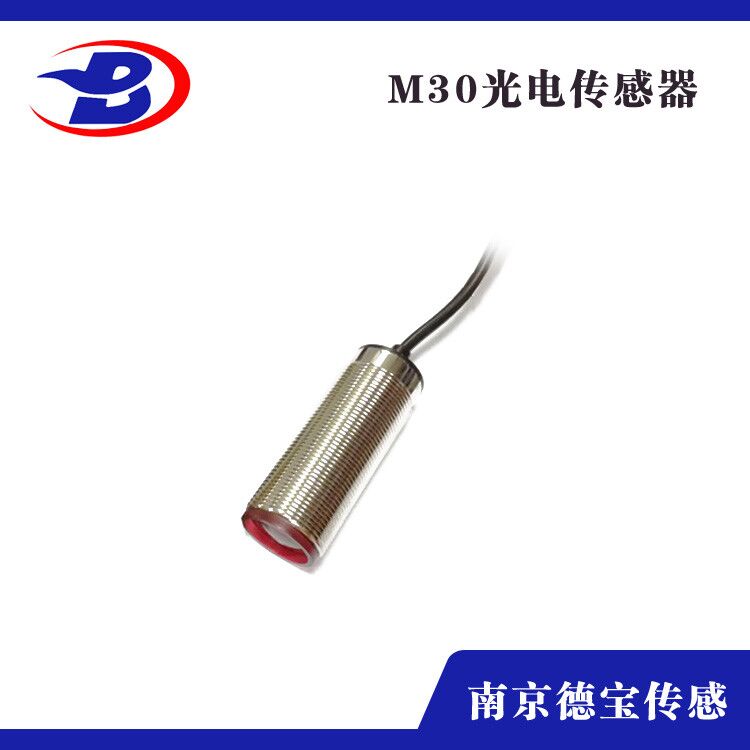

CL37-3023PK 光电开关 M30光电传感器

光电开关的型号选型CL37-3023PK

简介

光电开关是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，能反射光线（或者对光线有遮挡作用.的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。

三线光电开关接线

1、中间继电器线圈电压是dc12v，

2、因为光电开关是NPN所以输出性是0v，那么中间继电器A2端应接12v，

3、因为光电开关是常闭型，在做对以上两点后，接通电源后，在光电开关前面没有物体时，线圈动作，如有物体在检测距离内时，线圈失电。

特点

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘.，所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的光电开关器件，有延时、展宽、外同步、抗相互干扰、性、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。有体积小、功能多、寿命长、度、响应速度、检测距离远以及抗光、电、磁干扰能力强的点。

光电开关主要类型

1、对射型光电开关

由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

2、漫反射型光电开关

是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

3、镜面反射型光电开关

由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。

4、槽式光电开关

槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关产生了检测到的开关量信号。槽式光电开关比较可靠的检测速变化，分辨透明与半透明物体。
