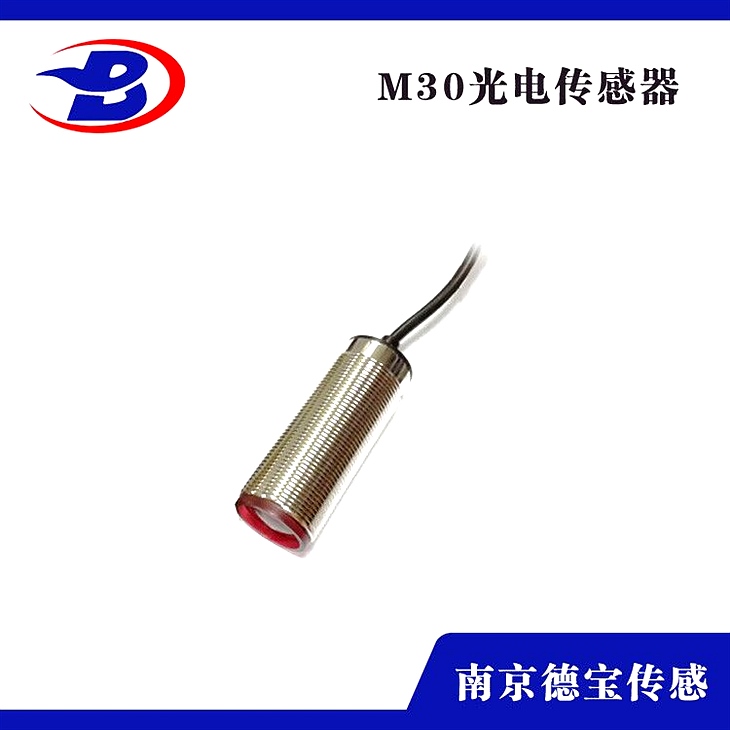

DOB-RL72/L-2414GH光电检测开关的内部结构

DOB-RL72/L-2414GH光电检测开关的内部结构

产品详情

DOB-RL72/L-2414GH光电检测开关的内部构造

简介

光电开关是光电接近开关的简称,它是应用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。物体不限于金属,能反射光线(或者对光线有遮挡作用. 的物体均能够被检测。光电开关将输入电流在发射器上转换为光信号射出,接纳器再依据接纳到的光线的强弱或有无对目的物体停止探测。安防系统中常见的光电开关烟雾报警器,工业中经常用它来计数机械臂的运动次数 。

特性

光电开关是传感器的一种,它把发射端和接纳端之间光的强弱变化转化为电流的变化以到达探测的目的。由于光电开关输出回路和输入回路是电隔离的(即电缘. ,所以它能够在许多场所得到应用。采用集成电路技术和SMT外表装置工艺而制造的光电开关器件,有延时、展宽、外同步、抗互相干扰、性、工作区域稳定和自诊断等智能化功用。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关,它所运用的冷光源有红外光、红色光、绿色光和蓝色光等,非接触,无损伤地疾速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。有体积小、功用多、寿命长、度、响应速度、检测间隔远以及抗光、电、磁干扰才能强的点。

DOB-RL72/L-2414GH光电检测开关的内部构造

工作原理

反射式光电开关的工作原理是由振荡回路产生的调制脉冲经反射电路后,然后用数字积分光电开关或RC积分方式扫除干扰, 后经延时(或不延时. 触发驱动器输出光电开关控制信号。

应用光学元件,在传播媒介中间使光束发作变化;应用光束来反射物体;使光束发射经过长间隔后霎时返回。光电开关是由发射器、接纳器和检测电路三局部组成。发射器对准目的发射光束,发射的光束普通来源于发光二管(LED. 和激光二管。光束不连续地发射,或者改动脉冲宽度。受脉冲调制的光束辐射强度在发射中经过屡次选择,朝着目的不间接地运转。接纳器有光电二管或光电三管组成。在接纳器的前面,装有光学元件如透镜和光圈等。在其后面的是检测电路,它能滤出有效信号和应用该信号。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两局部组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二管,受光器为光敏二管、光敏三管等等。光电耦合器的品种较多,常见有光电二管型、光电三管型、光敏电阻留意事项:

1、红外线漫反射型光电开关,所采用的检测体为平面白色画纸(如检测的物体是黑色、红色、或黄色等,需在订购时特别提出.

2、红外线光电开关在环境照度的状况下都能稳定工作,但准绳上应逃避将传感器光轴正对阳光等强光源。

3、对射型光电开关小可检测宽度为该种光电开关透镜的80。

4、当运用理性负载(如灯、电动机等. 时,其瞬态冲击电流较大,可能劣化或损坏交流二线的光电开关,在这种状况下,请经过交流继电器作为负载来转换运用。

5、红外线光电开关的透镜可用擦镜纸擦拭,禁用稀释溶剂等化学品,以免yongjiu性损坏塑料镜。

6、针对用户的现场实践请求,在一些较为恶劣的条件,如灰尘较多的场所,所的光电开关在灵活度的选择上增加了50,以顺应长期运用中延长光电开关的维护周期。

7、产品均为SMT工艺制造,并经严厉的老化测试合格后才出厂,在普通状况下运用均不会呈现损坏;为不测性发作,请在接通电源前检查接线能否正确,核定电压能否为额定值

DOB-RL72/L-2414GH光电检测开关的内部构造
